ComArch · 198322
198322 · สถาปัตยกรรมคอมพิวเตอร์ · Final · ข้อสอบเก่า FE2019b

ข้อสอบเก่า Final
แบบเปลี่ยนโจทย์ได้

อาจารย์บอกว่า Final จะออกเหมือนชุดนี้ แต่ปรับตัวเลข ย้ายสายเส้นนั้นเส้นนี้ หรือเปลี่ยนเลข operation — ทุกข้อในหน้านี้จึงมี เครื่องปั่นโจทย์ ให้เปลี่ยนเองได้ และทุกครั้งที่เปลี่ยนจะได้เฉลยกับคำอธิบายชุดใหม่ ฝึกจน “วิธีคิด” ติดมือ ไม่ใช่จำคำตอบ

6คำถาม · ข้อละ 10 คะแนน
3 ชม.เวลาสอบ
0เอกสารที่เอาเข้าได้
6เครื่องปั่นโจทย์ในหน้านี้
ภาพรวมข้อ 1 Arithmeticข้อ 2 ALU controlข้อ 3 Multicycleข้อ 4 srl datapathข้อ 5 Pipelineข้อ 6 Pipelined controlซ้อมรวม

ภาพรวมข้อสอบ

ห้ามนำเอกสารเข้า

ข้อสอบชุดนี้วัดอะไร

ข้อเรื่องรูปแบบคำตอบ
1บวกเลข 4 บิต signed/unsigned + overflowฐานสอง + True/False
2ALU control: Ainv, Binv, CarryIn, Operationตาราง 0/1/x
3Main control ของ multicycle 3 stateตาราง 0/1 + next state

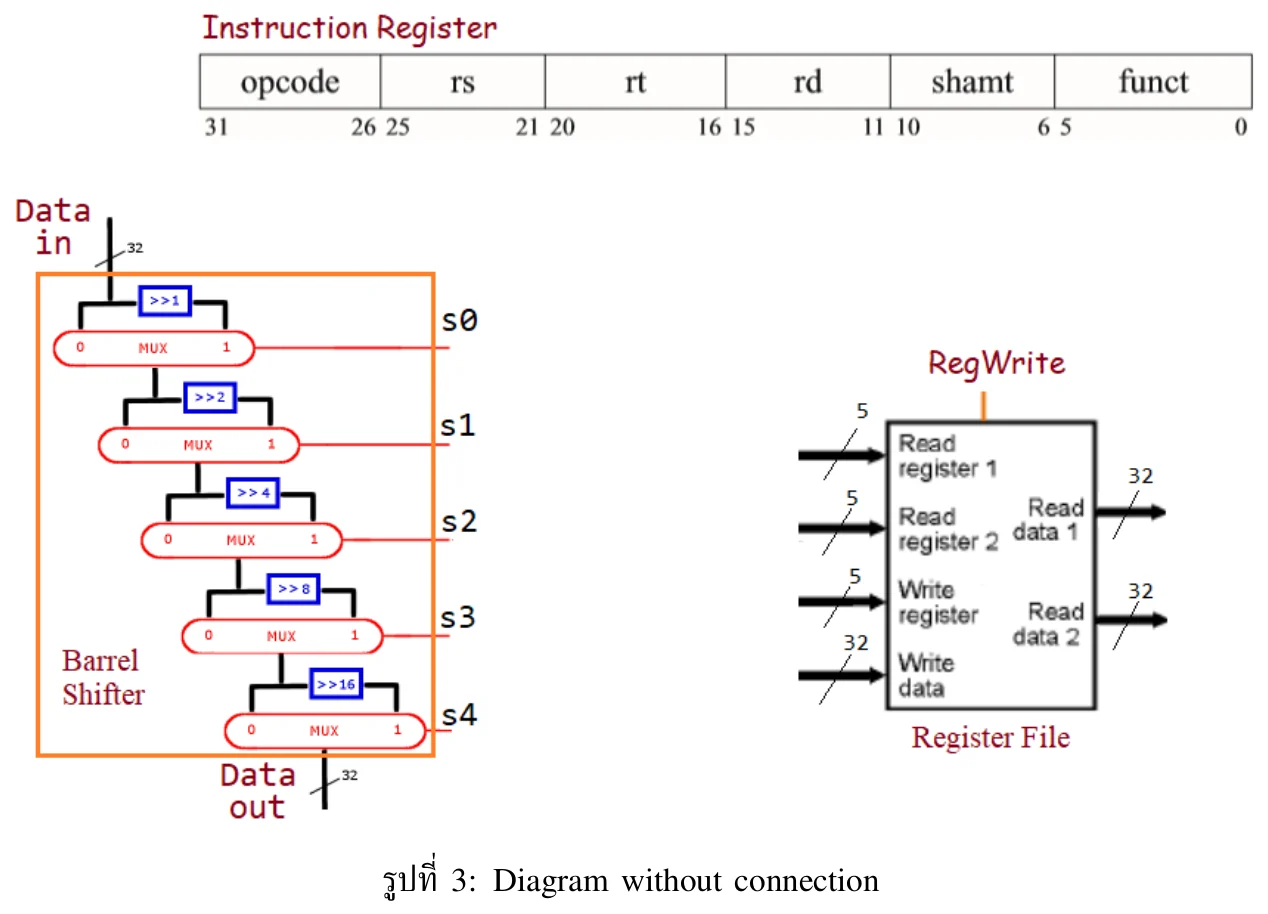

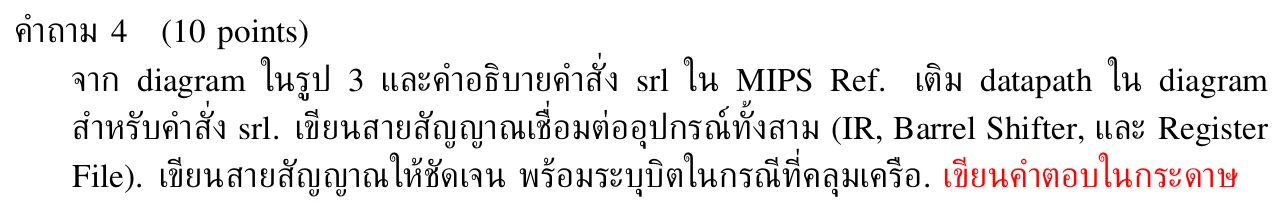

4ต่อสาย datapath ของ srl กับ barrel shifterวาดในกระดาษ

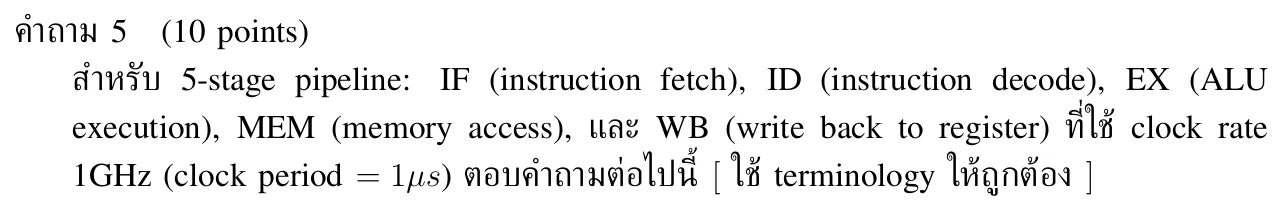

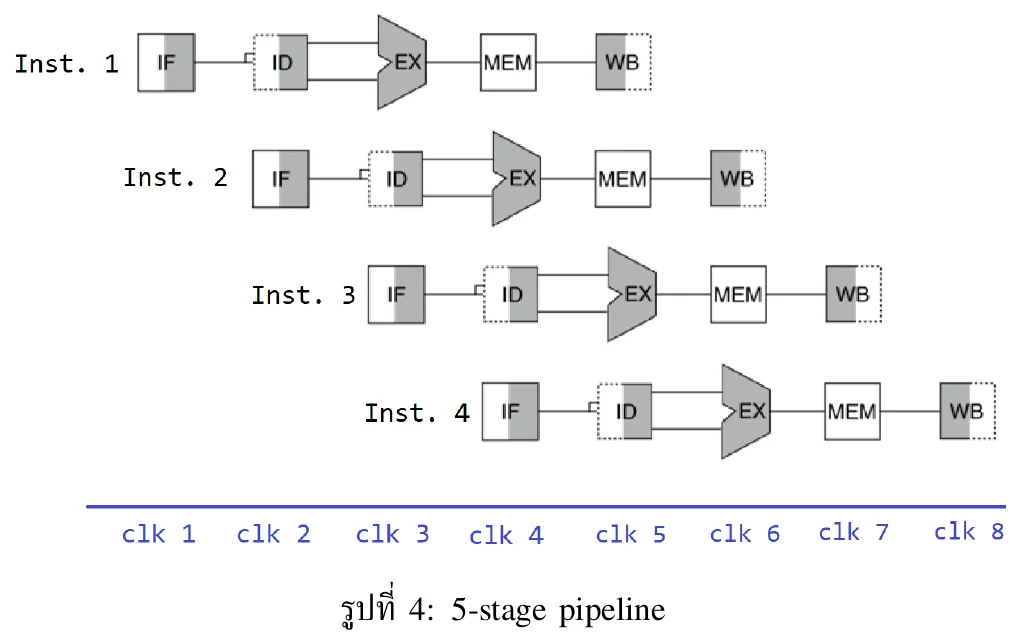

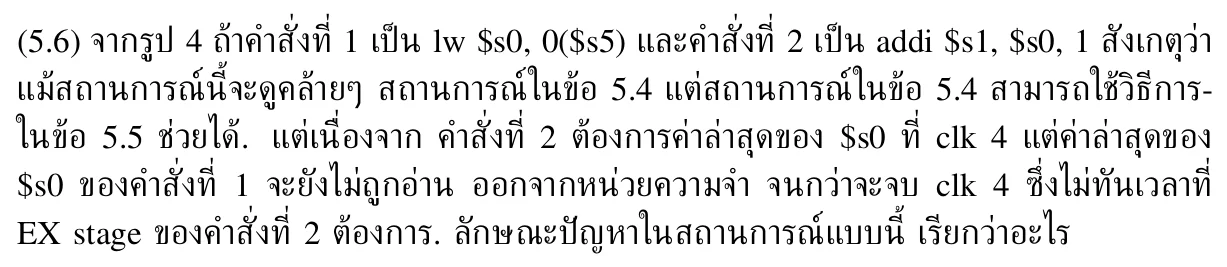

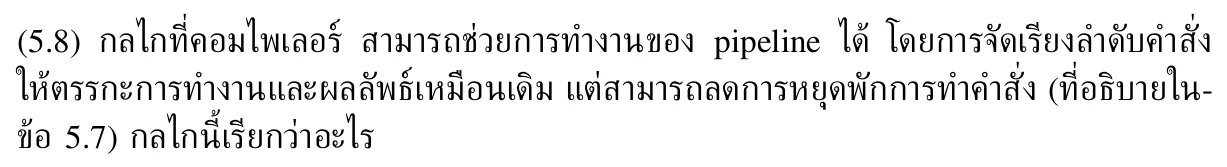

5เวลา pipeline + ชื่อ hazard และวิธีแก้ตัวเลข + ศัพท์

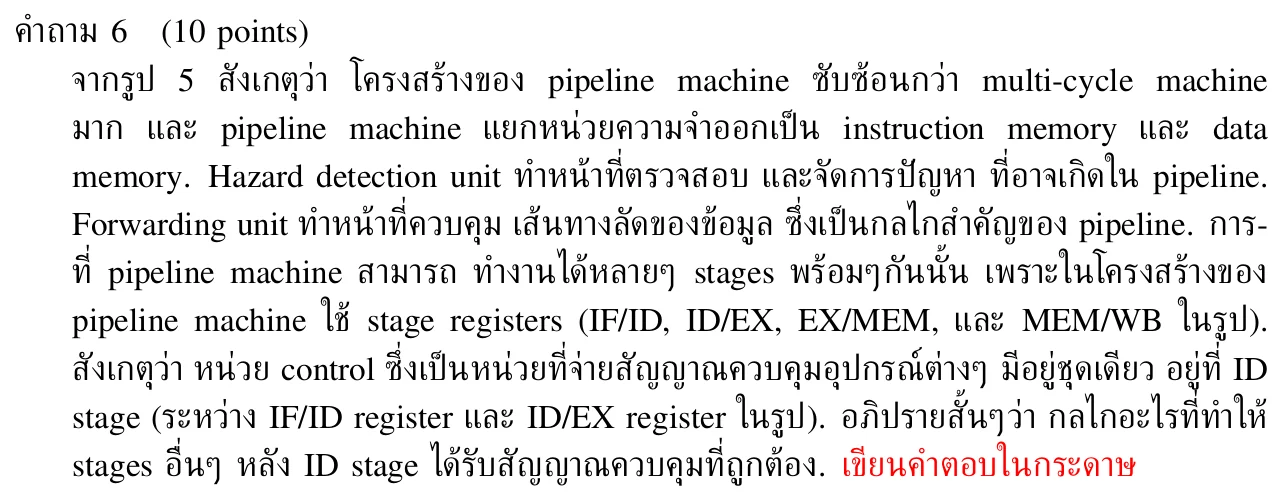

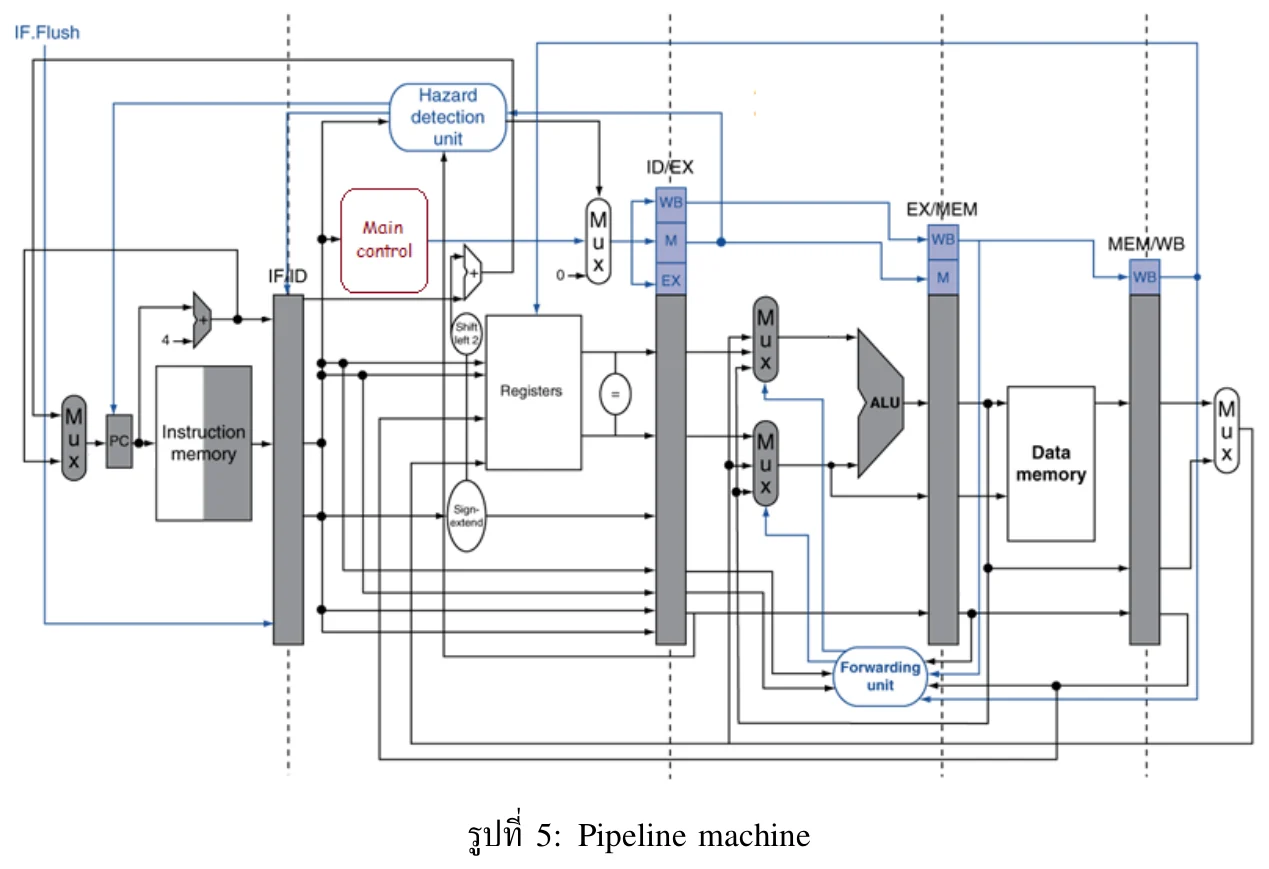

6ทำไม stage หลัง ID ได้ control ถูกตัวเขียนอธิบาย

ข้อ 1–3 และ 5 ส่งคำตอบเข้า autolab · ข้อ 4 และ 6 เขียนในกระดาษ

วิธีใช้หน้านี้

  1. ดูโจทย์จริง ก่อนเสมอ — ทุกข้อแปะภาพจากข้อสอบไว้บนสุด กดที่ภาพเพื่อขยาย
  2. ปูพื้น (กดเปิด) — เนื้อหาเท่าที่ต้องใช้กับข้อนั้น ใครพร้อมแล้วข้ามได้
  3. วิธีคิด — ขั้นตอนที่ใช้ได้กับทุกเวอร์ชันของโจทย์ อันนี้คือของที่ต้องติดตัวเข้าห้องสอบ
  4. เครื่องปั่นโจทย์ — ลองตอบเอง กดตรวจ แล้วกด “สุ่มโจทย์ใหม่” วนไปจนตอบถูกโดยไม่ต้องดูเฉลย
Final ไม่ให้เอาเอกสารเข้าต่างจาก Midterm ที่เอาชีทเข้าได้ — ท้ายแต่ละข้อจึงมีกล่อง “ต้องจำ” และส่วน ซ้อมรวม ท้ายหน้าไว้ทวนก่อนเข้าห้อง
หน้าแรกของข้อสอบคำสั่งและจุดประสงค์ของ FE2019bกดเพื่อเปิด

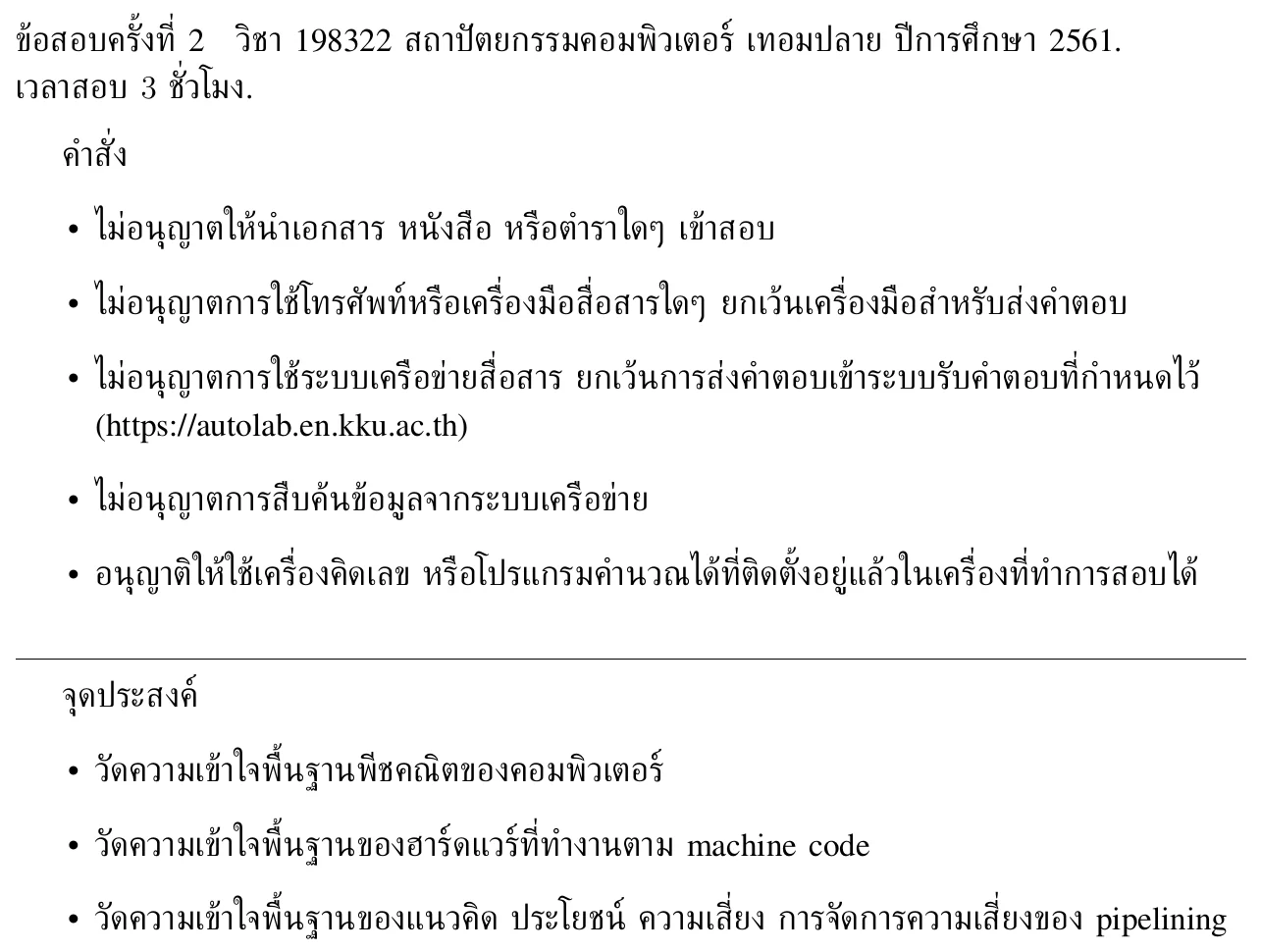

หน้าแรกของข้อสอบ FE2019b: คำสั่งและจุดประสงค์

สอบครั้งที่ 2 เทอมปลาย ปีการศึกษา 2561 · 3 ชั่วโมง · ห้ามนำเอกสาร · อนุญาตเครื่องคิดเลข · ส่งคำตอบทาง autolab

คำถาม 1 — Computer arithmetic 4 บิต

10 คะแนน · ไม่มี partial credit

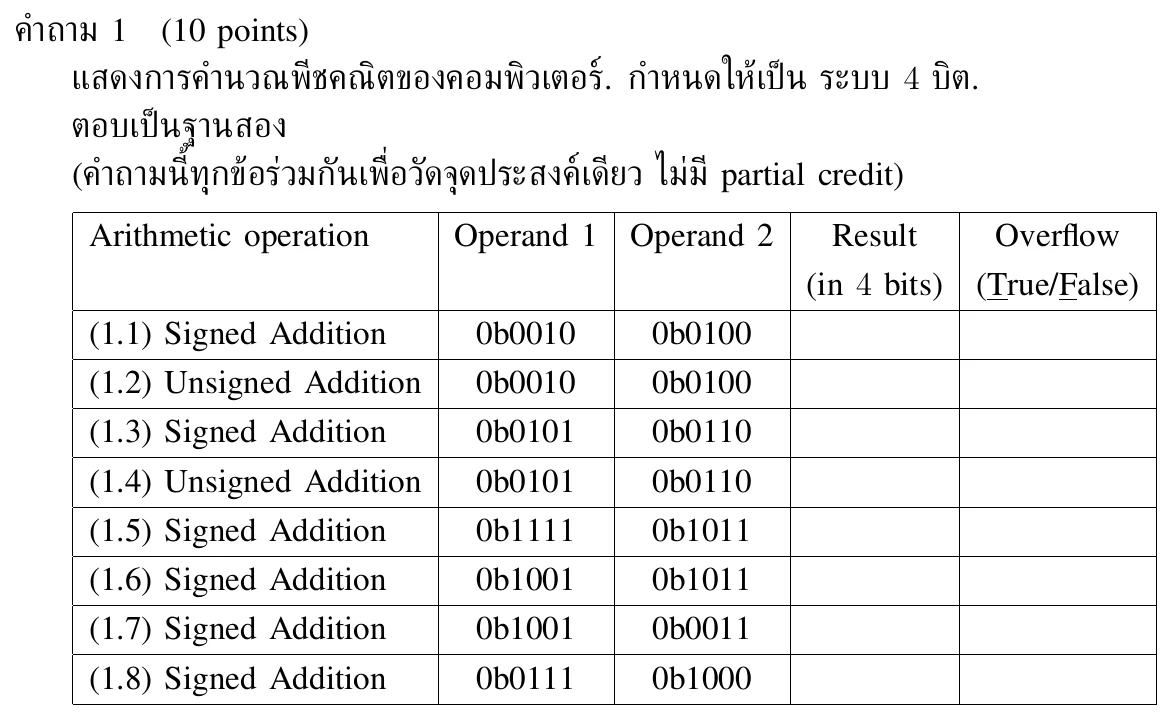

โจทย์คำถาม 1: ตารางบวกเลข 4 บิต signed และ unsigned 8 ข้อ

บวกเลข 4 บิต 8 ข้อ ตอบ Result 4 บิต และ Overflow — ข้อนี้ ไม่มี partial credit ผิดช่องเดียวเสียทั้งข้อ จุดที่คนพลาดบ่อยคือข้อที่ operand เหมือนกันแต่ชนิดต่างกัน (1.3 กับ 1.4) ซึ่ง Result เหมือนกันแต่ Overflow ไม่เหมือนกัน อาจารย์เปลี่ยนตัวเลขได้ง่ายที่สุดในข้อนี้ จึงต้องทำได้ทุกตัวเลข

ปูพื้นก่อนทำ: two’s complement และ overflowใครพร้อมแล้วข้ามได้

บิตชุดเดียว อ่านได้สองแบบ

เลข n บิตชุดเดียวกัน ถ้าอ่านแบบ unsigned จะได้ 0 ถึง 2n−1 ถ้าอ่านแบบ signed (two’s complement) บิตซ้ายสุดมีน้ำหนักเป็น −2n−1 จึงได้ช่วง −2n−1 ถึง 2n−1−1 — สำหรับ 4 บิตคือ 0…15 กับ −8…7

บิตunsignedsignedบิตunsignedsigned
00000010008−8
00011+110019−7
00102+2101010−6
00113+3101111−5
01004+4110012−4
01015+5110113−3
01106+6111014−2
01117+7111115−1

หาค่าลบเร็วๆ: กลับทุกบิตแล้ว +1 เช่น 1011 → 0100 + 1 = 0101 = 5 ⇒ 1011 = −5 · หรือคิดจากน้ำหนัก 1011 = −8 + 0 + 2 + 1 = −5

วงจรบวกตัวเดียว ใช้ได้ทั้งสองแบบ

ALU บวกเลขทีละบิตด้วย full adder ต่อกันเป็นทอด (ripple carry) — บิตผลลัพธ์ที่ออกมา ไม่สนว่าเป็น signed หรือ unsigned สิ่งที่ต่างกันมีแค่ การตีความ และ กฎตัดสิน overflow นี่คือเหตุผลที่ในโจทย์ 1.3 กับ 1.4 ช่อง Result ตอบเหมือนกันทุกบิต

Overflow คืออะไร

คือ “ค่าจริงของผลลัพธ์เก็บไม่ได้ใน n บิต” — วิธีตัดสินเปลี่ยนตามชนิดของการคำนวณ

ชนิดoverflow เมื่อดูจากฮาร์ดแวร์
unsigned +ผลจริง > 2n−1carry out ของบิตบนสุด = 1
unsigned −A < B (ติดลบ)carry out = 0 (ต้องยืม)
signed +บวก+บวก ได้ลบ หรือ ลบ+ลบ ได้บวกcarry เข้าบิตบนสุด ≠ carry ออก
signed −บวก−ลบ ได้ลบ หรือ ลบ−บวก ได้บวกcarry เข้าบิตบนสุด ≠ carry ออก

การลบ: ฮาร์ดแวร์ทำ A − B = A + (~B) + 1 คือกลับบิต B แล้วป้อน carry-in ตัวแรกเป็น 1 (นี่คือที่มาของ Binvert และ CarryIn ในข้อ 2)

เนื้อหาเต็มอยู่ในบท Arithmetic for computers I สไลด์หน้า 3–11

วิธีคิดที่ใช้ได้ทุกเวอร์ชันตัวเลขเปลี่ยน ขั้นตอนไม่เปลี่ยน
  1. อ่านชนิดของแต่ละแถวก่อน — Signed หรือ Unsigned, Addition หรือ Subtraction (ข้อสอบชอบวาง operand ชุดเดียวกันไว้สองแถวติดกันแต่คนละชนิด)
  2. บวกบิตตรงๆ จากขวาไปซ้ายพร้อม carry ถ้าเป็นการลบให้แปลงเป็น A + ~B + 1 ก่อน — เก็บแค่ 4 บิตล่าง นั่นคือ Result
  3. ตัดสิน overflow ตามชนิด — unsigned บวก: มี carry ล้นออกจากบิตที่ 4 ไหม · signed: ตัวตั้งเครื่องหมายเดียวกันแต่ผลกลับเครื่องหมายไหม
  4. ตรวจซ้ำด้วยเลขฐานสิบ — แปลงเป็นเลขจริง บวกกัน แล้วดูว่าอยู่ในช่วง 0…15 (unsigned) หรือ −8…7 (signed) ไหม ถ้าสองวิธีไม่ตรงกันแปลว่าคิดผิดตรงไหนสักที่
ทางลัด signed บวกตัวตั้งคนละเครื่องหมาย (บวก + ลบ) ไม่มีทาง overflow ตอบ False ได้เลย · ต้องเช็กเฉพาะกรณีบวก+บวก กับ ลบ+ลบ
เฉลยข้อสอบจริงเทียบกับที่ทำเองก่อนนะ
ข้อชนิดOp 1 + Op 2ResultOverflowทำไม
1.1Signed0010 + 01000b0110False+2 + +4 = +6 อยู่ใน −8…7
1.2Unsigned0010 + 01000b0110False2 + 4 = 6 ≤ 15 · carry out = 0
1.3Signed0101 + 01100b1011True+5 + +6 = +11 เกิน 7 · บวก+บวก ได้บิตบนสุดเป็น 1
1.4Unsigned0101 + 01100b1011False5 + 6 = 11 ≤ 15 · บิตเหมือน 1.3 แต่ไม่ overflow
1.5Signed1111 + 10110b1010False−1 + −5 = −6 อยู่ในช่วง (carry out ทิ้งไป ไม่เกี่ยว)
1.6Signed1001 + 10110b0100True−7 + −5 = −12 ต่ำกว่า −8 · ลบ+ลบ ได้บวก
1.7Signed1001 + 00110b1100False−7 + +3 = −4 · ต่างเครื่องหมายไม่มีทาง overflow
1.8Signed0111 + 10000b1111False+7 + −8 = −1
กับดักของข้อนี้① 1.5 มี carry out = 1 แต่เป็น signed carry out ไม่ได้แปลว่า overflow · ② 1.3 กับ 1.6 overflow แล้วก็ยังต้องตอบ Result เป็น 4 บิตที่วงจรให้ออกมา ไม่ใช่ “ค่าที่ควรเป็น”
Lab 1เครื่องปั่นโจทย์ข้อ 1 — ทำเอง ตรวจเอง สุ่มใหม่ได้ไม่จำกัด
Lab 1bวงล้อ 4 บิต — เห็นภาพว่า overflow เกิดตอน “เดินข้ามรอยต่อ”
ต้องจำเข้าห้องสอบ · ถ้าอาจารย์พลิกโจทย์

ช่วงตัวเลข

  • 4 บิต: unsigned 0…15 · signed −8…7
  • 8 บิต: 0…255 · −128…127
  • 32 บิต: 0…4,294,967,295 · −2,147,483,648…2,147,483,647
  • 1000 = −8 (ไม่มี +8) · 1111 = −1

กฎ overflow

  • unsigned +: carry out = 1
  • unsigned −: A < B
  • signed +: เครื่องหมายเหมือนกัน แต่ผลกลับเครื่องหมาย
  • signed (ทุกกรณี): Cin ของ MSB ≠ Cout ของ MSB

ถ้าเปลี่ยนโจทย์

  • เป็น 8 บิต — กฎเดิมทุกข้อ แค่ช่วงเปลี่ยน
  • เป็นการลบ — แปลงเป็น A + ~B + 1 ก่อน
  • ให้ operand เป็น hex — แปลงเป็นฐานสองก่อน (0xB = 1011)
  • ถามว่า MIPS ทำอะไรตอน overflow — add/addi/sub เกิด exception · addu/addiu/subu ไม่สนใจ

คำถาม 2 — ALU control

10 คะแนน

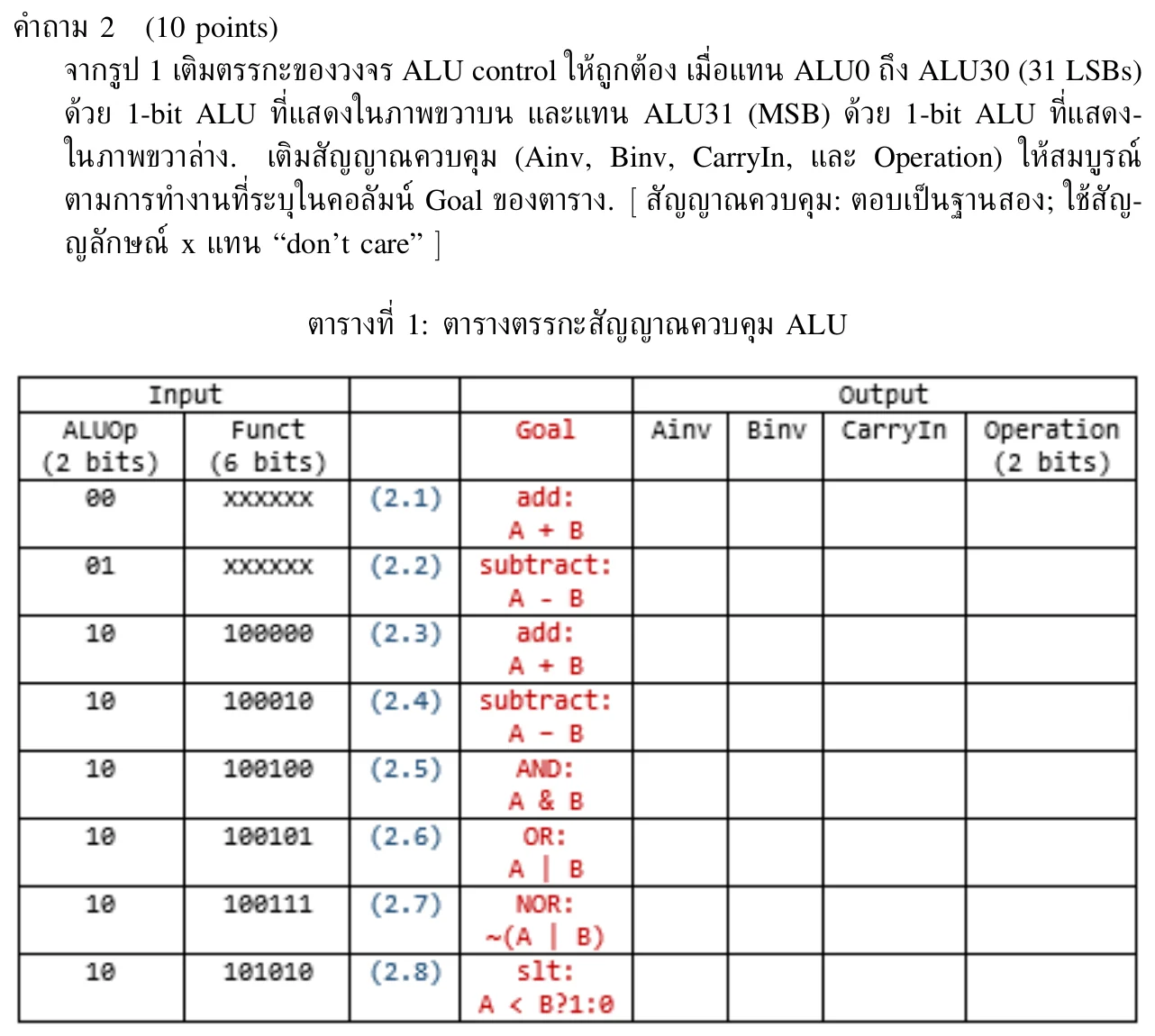

โจทย์คำถาม 2: ตารางตรรกะสัญญาณควบคุม ALU ให้เติม Ainv, Binv, CarryIn, Operation

ให้เติม Ainv, Binv, CarryIn, Operation ของ ALU ในรูปที่ 1 ให้ทำงานตาม Goal แต่ละแถว · ตอบเป็นฐานสอง ใช้ x แทน don’t care — ข้อนี้อาจารย์บอกชัดว่าอาจย้ายสายในรูป เช่น สลับว่าขาไหนของ MUX ต่อกับอะไร ดังนั้นห้ามท่องเลข ต้องอ่านรูปทุกครั้ง

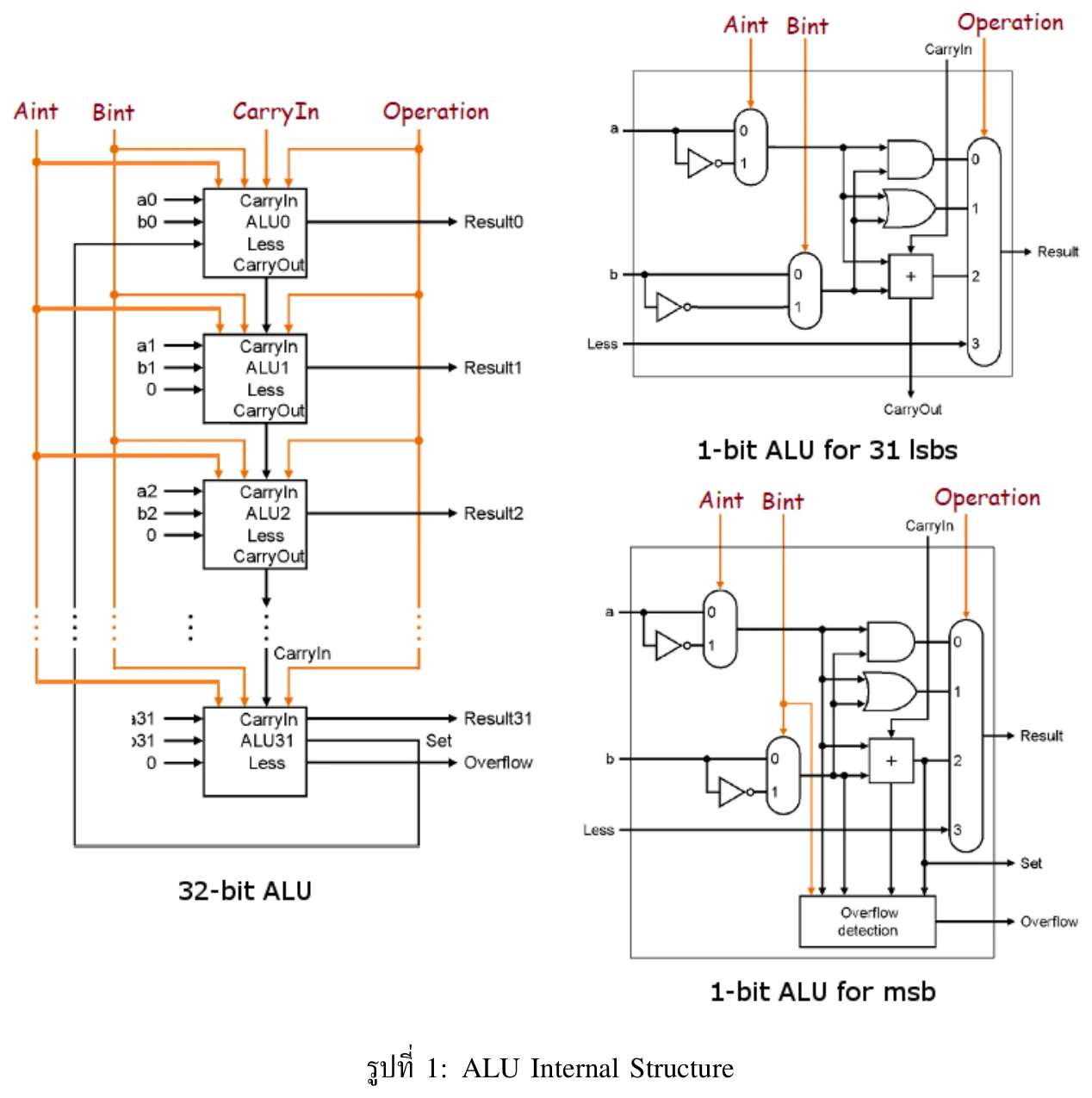

รูปที่ 1 จากข้อสอบ: 32-bit ALU และ 1-bit ALU สำหรับ 31 บิตล่างกับบิต MSB
รูปที่ 1 — ALU Internal Structure · สายสีส้มคือสัญญาณควบคุมที่ต้องตอบ · CarryIn เข้าเฉพาะ ALU0 · Set ของ ALU31 วนกลับไปเข้า Less ของ ALU0
ปูพื้นก่อนทำ: ข้างในของ 1-bit ALUใครพร้อมแล้วข้ามได้

ชิ้นส่วนใน 1-bit ALU (รูปขวาบน)

  • MUX ของ a — เลือกว่าจะส่ง a หรือ ~a ต่อไป คุมด้วย Ainvert (ในข้อสอบเขียนว่า Aint)
  • MUX ของ b — เลือก b หรือ ~b คุมด้วย Binvert
  • ค่าที่ผ่าน MUX แล้ว (เรียก a′, b′) วิ่งเข้า AND gate, OR gate และ adder พร้อมกันทั้งสามตัว — ทุกตัวคำนวณตลอดเวลา
  • MUX ผลลัพธ์ 4 ขา คุมด้วย Operation 2 บิต เลือกว่าจะเอาผลจากตัวไหนออกไปเป็น Result — ในข้อสอบ 0 = AND, 1 = OR, 2 = adder, 3 = Less
  • Less — ขาพิเศษสำหรับ slt ของ ALU0 รับ Set (บิตเครื่องหมายจาก adder ของ ALU31) ส่วน ALU1–ALU31 ต่อ Less เป็น 0

ต่อ 32 ตัวเป็น ALU 32 บิต (รูปซ้าย)

CarryOut ของบิต i ต่อเข้า CarryIn ของบิต i+1 (ripple carry) — สายควบคุม CarryIn ที่ต้องตอบในตารางคือ CarryIn ของ ALU0 เท่านั้น ส่วน Ainvert, Binvert, Operation ต่อขนานเข้าทุกบิต ทุกบิตจึงทำ operation เดียวกัน

สามสูตรที่ทำให้ ALU ทำได้มากกว่า AND/OR/+

อยากได้เขียนใหม่เป็นตั้งค่า
A − BA + (~B) + 1Binvert = 1, CarryIn = 1, เลือก adder
NOR ~(A | B)(~A) & (~B) — De MorganAinvert = 1, Binvert = 1, เลือก AND
slt (A < B ? 1 : 0)ดูเครื่องหมายของ A − Bทำแบบลบ แล้วเลือกขา Less

เชื่อมกับ ALU control 4 บิตในสไลด์

สไลด์บท Datapath I ให้ ALU control เป็น 4 บิต: and = 0000, or = 0001, add = 0010, sub = 0110, slt = 0111, nor = 1100 — จริงๆ แล้ว 4 บิตนี้คือ [Ainvert | Bnegate | Operation 2 บิต] โดย Bnegate คือ Binvert กับ CarryIn ที่ต่อเป็นสายเดียวกัน ข้อสอบชุดนี้แยก CarryIn ออกมาเป็นอีกสาย เลยต้องตอบสี่ช่อง

don’t care ใส่ตรงไหนได้บ้าง

ช่องไหน “ไม่ว่าจะเป็น 0 หรือ 1 Result ก็เหมือนเดิม” ใส่ x — ในวงจรนี้มีแค่ CarryIn ตอนที่ไม่ได้เลือก adder (AND, OR, NOR) · ส่วน Ainvert/Binvert ห้ามเป็น x เพราะทุก operation ใช้ a′ และ b′

เนื้อหาเต็มอยู่ในบท Arithmetic for computers I สไลด์หน้า 27–34 และ Datapath and control I หน้า 25–28

วิธีคิดที่ใช้ได้ทุกเวอร์ชันอาจารย์ย้ายสายได้ ขั้นตอนนี้ไม่เปลี่ยน
  1. แปลง Goal เป็นสูตรของ ALU — เขียนให้อยู่ในรูป a′ ⊙ b′ (+ carry) เมื่อ a′ ∈ {a, ~a}, b′ ∈ {b, ~b} และ ⊙ คือ AND, OR, + หรือ Less เช่น NOR → ~a AND ~b
  2. ไล่สาย MUX ของ a และ b ในรูป — ดูว่าสายที่มีตัวกลับบิต (สามเหลี่ยม + วงกลม) เข้าขา 0 หรือขา 1 แล้วตอบ Ainv/Binv เป็นเลขขาที่ต้องการ
  3. ไล่สายเข้า MUX ผลลัพธ์ — ตัวที่ต้องใช้ต่อเข้าขาเลขอะไร เขียนเลขนั้นเป็นฐานสอง 2 บิต = Operation
  4. CarryIn — ใช้ adder และต้อง +1 → 1 · ใช้ adder ไม่ต้อง +1 → 0 · ไม่ได้ใช้ adder → x · slt ใช้ adder เสมอ (Set มาจาก adder) จึงต้องเป็น 1
  5. เช็กว่ามีสายต่อรวมกันไหม — ถ้า CarryIn ต่อกับ Binvert เป็นเส้นเดียว ก็ตอบค่าเดียวกัน (และบาง Goal เช่น B − A จะทำไม่ได้)
ALUOp กับ Funct ในตารางสองคอลัมน์นี้แค่บอกว่าแถวนั้นมาจากคำสั่งอะไร (00 = lw/sw ให้บวก, 01 = beq ให้ลบ, 10 = ดู funct) — คำตอบขึ้นกับ Goal อย่างเดียว แถว 2.1 กับ 2.3 จึงตอบเหมือนกัน
เฉลยข้อสอบจริง (วงจรตามรูปที่ 1)0 = AND · 1 = OR · 2 = + · 3 = Less
ข้อALUOpFunctGoalAinvBinvCarryInOperation
2.100xxxxxxadd00010
2.201xxxxxxsubtract01110
2.310100000add00010
2.410100010subtract01110
2.510100100AND00x00
2.610100101OR00x01
2.710100111NOR11x00
2.810101010slt01111
จุดที่มักตอบผิด① NOR ใช้ AND gate ไม่ใช่ OR gate · ② slt ต้องใส่ CarryIn = 1 ไม่ใช่ x · ③ AND/OR ใส่ Ainv = 0 ไม่ใช่ x
Lab 2เครื่องปั่นโจทย์ข้อ 2 — สุ่มย้ายสายใน ALU แล้วเติมตารางใหม่
Lab 2bจำลอง ALU 4 บิต — ใส่สัญญาณเองแล้วดูทีละบิตว่าได้อะไร
ต้องจำเข้าห้องสอบ · ถ้าอาจารย์พลิกโจทย์

สูตรของแต่ละ Goal

  • add: a + b + 0
  • sub: a + ~b + 1
  • AND / OR: a, b ตรงๆ
  • NOR: ~a AND ~b
  • NAND: ~a OR ~b
  • slt: ทำแบบ sub แล้วเลือก Less

กฎ x (don’t care)

  • CarryIn = x เมื่อไม่ได้เลือก adder และไม่ใช่ slt
  • Ainv / Binv แทบไม่เคยเป็น x
  • Operation ไม่มีวันเป็น x

ถ้าเปลี่ยนโจทย์

  • สลับขา MUX ผลลัพธ์ → Operation = เลขขาใหม่
  • ตัวกลับบิตย้ายไปขา 0 → Ainv/Binv กลับค่า
  • CarryIn ต่อกับ Binvert → ตอบเท่ากัน
  • Goal ใหม่ B − A → Ainv = 1, Binv = 0, CarryIn = 1, เลือก adder
  • ถามว่าทำไม beq ใช้ ALU ลบ → A − B = 0 ⇔ A = B ดูที่ Zero

คำถาม 3 — Main control ของ multicycle machine

10 คะแนน

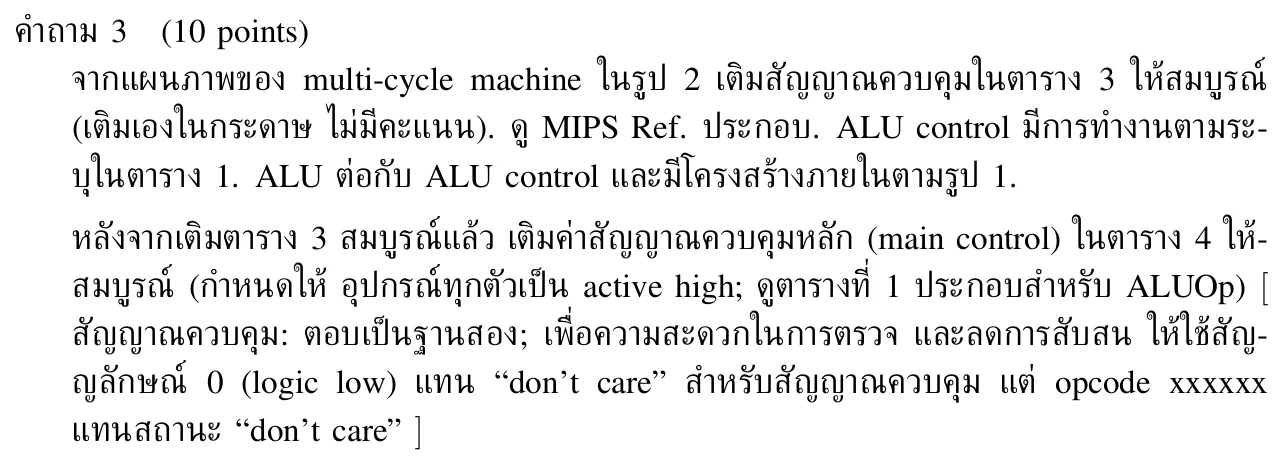

โจทย์คำถาม 3: เติมสัญญาณควบคุมในตาราง 3 และตาราง 4 ของ multi-cycle machine

ข้อนี้มีสองตาราง — ตาราง 3 คือ RTL ของแต่ละ state (เติมเองในกระดาษ ไม่มีคะแนน แต่เป็นทางไปสู่คำตอบ) และ ตาราง 4 คือค่าสัญญาณควบคุมทุกเส้นของ main control (มีคะแนน) · ใช้ 0 แทน don’t care ของสัญญาณ แต่ opcode ใช้ xxxxxx — ถ้าอาจารย์ย้ายสายเข้า MUX หรือเปลี่ยนรหัส ALUOp ตัวเลขในตารางจะเปลี่ยนทั้งหมด จึงต้องคิดจากรูปทุกครั้ง

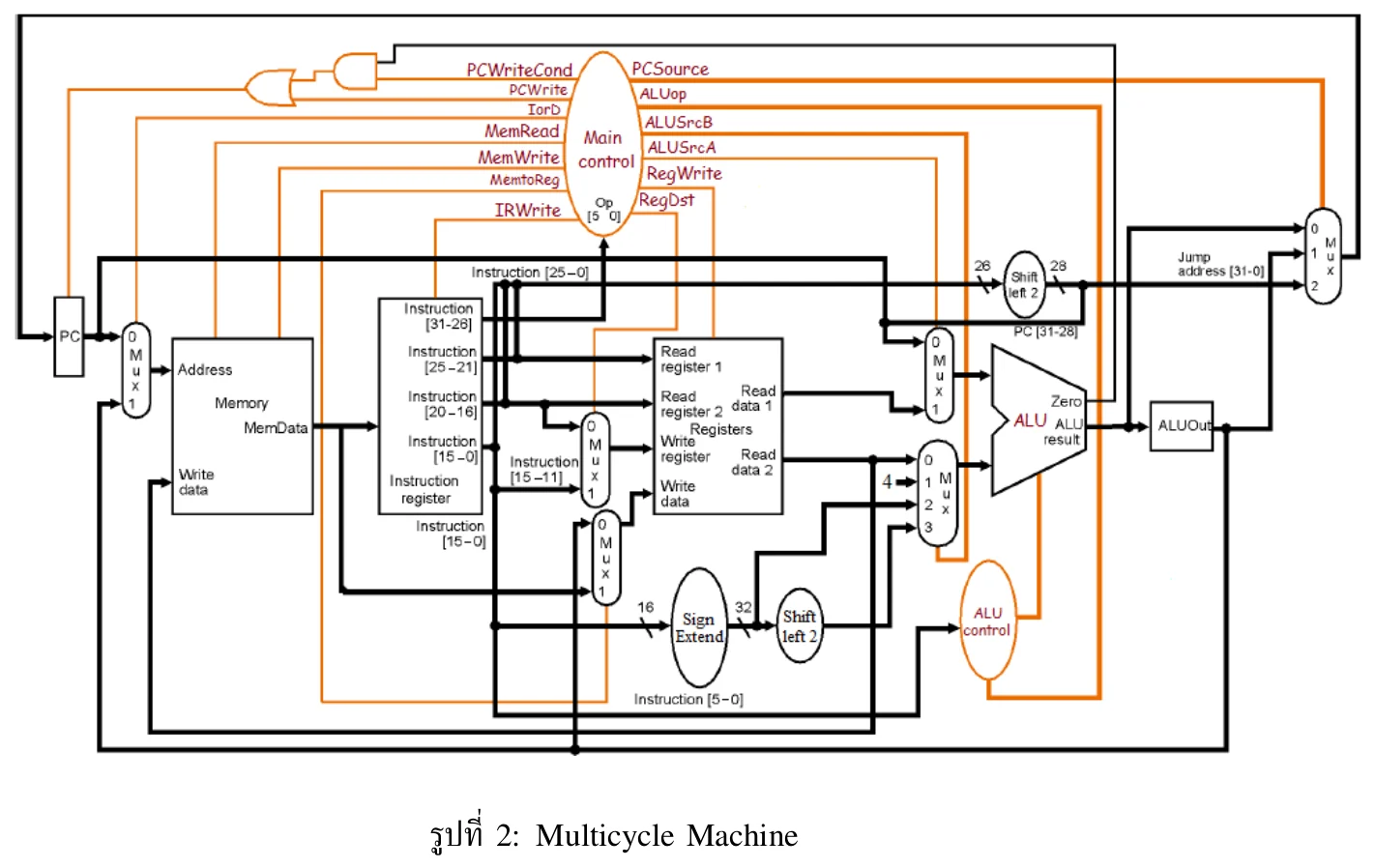

รูปที่ 2 จากข้อสอบ: datapath ของ multicycle machine
รูปที่ 2 — Multicycle Machine (ตรงกับสไลด์ “Simpler Version: Datapath” บท Datapath and control II) · ไม่มี register A, B และ MDR

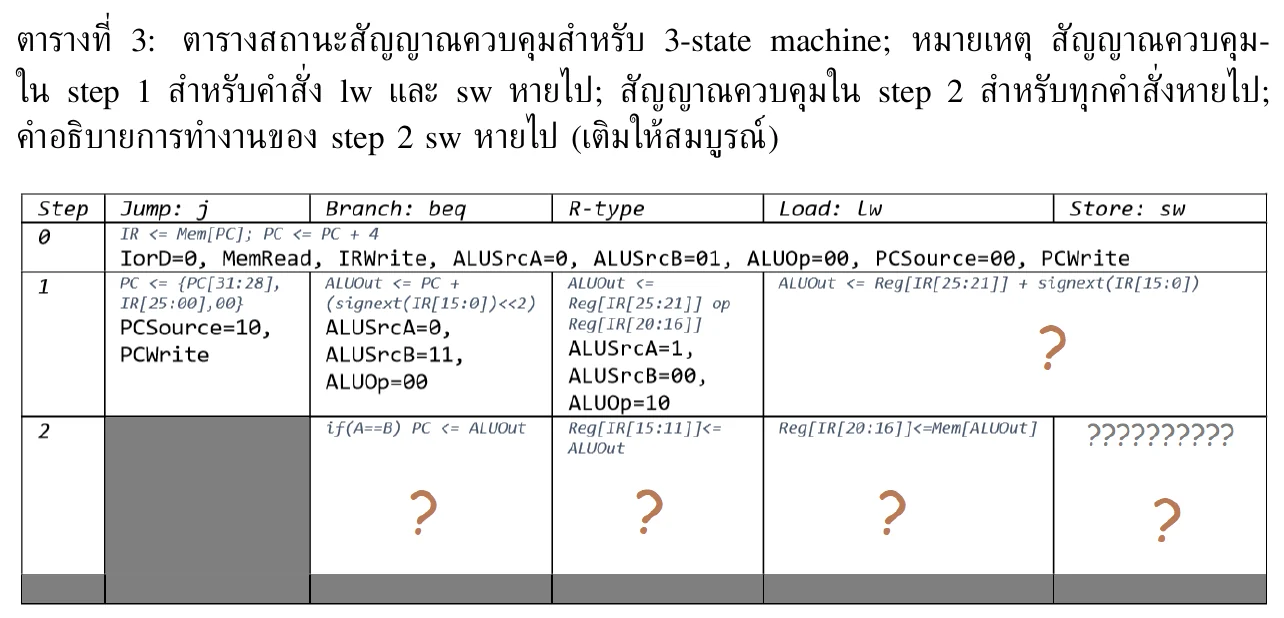

ตาราง 3: RTL ของ 3-state machine ที่มีช่องหายไป
ตาราง 3 — ช่องที่หายไป: step 1 ของ lw/sw, step 2 ทุกคำสั่ง, RTL ของ step 2 sw

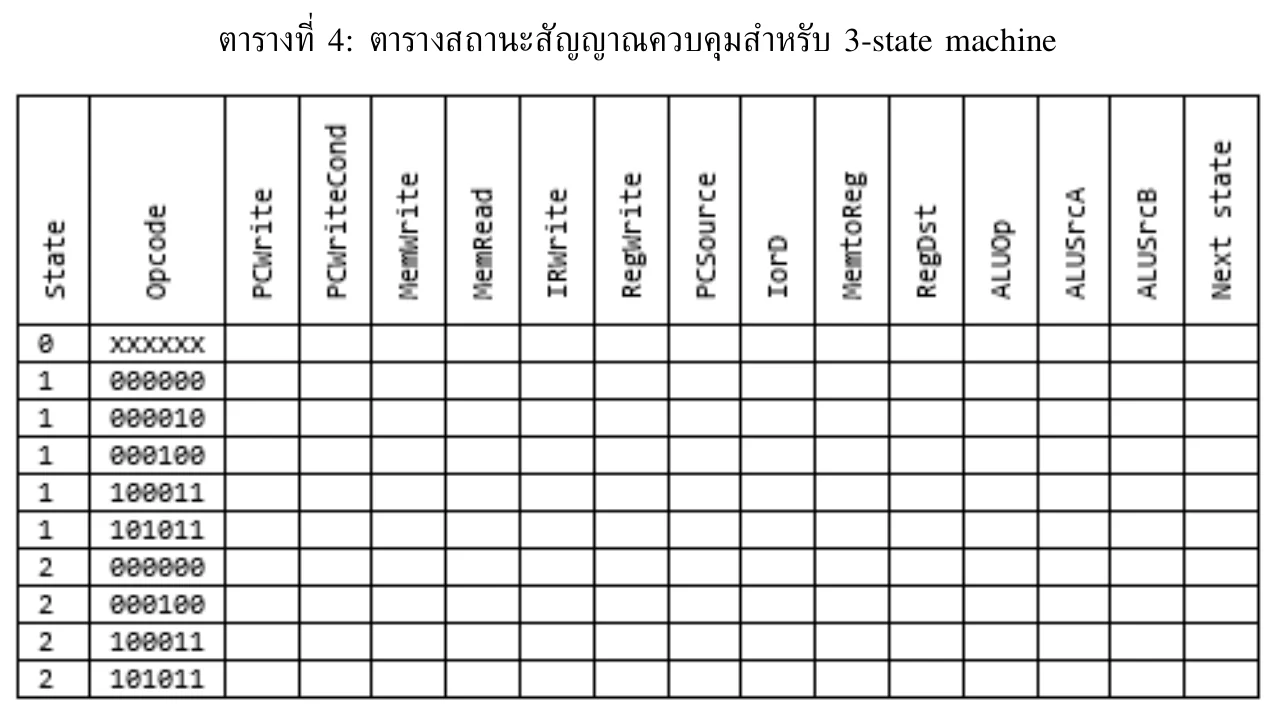

ตาราง 4: ตารางสัญญาณควบคุมของ 3-state machine ที่ต้องเติม
ตาราง 4 — ค่าสัญญาณควบคุมที่ต้องตอบ (10 แถว × 14 ช่อง)
ปูพื้นก่อนทำ: multicycle machine ทำงานยังไงใครพร้อมแล้วข้ามได้

ทำไมต้อง multicycle

single-cycle machine ทำหนึ่งคำสั่งจบในหนึ่ง clock ทำให้ clock ต้องยาวเท่าคำสั่งที่ช้าที่สุด (lw) และต้องมี adder กับ memory หลายชุด · multicycle แบ่งคำสั่งเป็นหลายขั้น ขั้นละหนึ่ง clock ใช้ ALU ตัวเดียวและ memory ตัวเดียวซ้ำได้ในคนละ clock โดยมี register ภายในอย่าง IR และ ALUOut คอยเก็บผลระหว่างขั้น

เวอร์ชัน 3 state ในข้อสอบ

Stateทำอะไรใช้กับ
0fetch: IR ← Mem[PC] และ PC ← PC + 4 พร้อมกันทุกคำสั่ง (เหมือนกันหมด)
1คำนวณหลัก: ผลของ ALU เก็บลง ALUOut (หรือ j เขียน PC แล้วจบเลย)แยกตาม opcode
2ปิดงาน: เขียน register / อ่าน-เขียน memory / beq ตัดสินว่าจะกระโดดไหมทุกคำสั่งยกเว้น j

เพราะไม่มี A, B, MDR ค่าจาก register file จึงวิ่งตรงเข้า ALU ได้เลย และ lw อ่าน memory แล้วเขียนลง register ได้ใน state 2 รอบเดียว

สัญญาณแต่ละเส้นทำอะไร

สัญญาณชนิดหน้าที่
PCWritewrite enableเขียน PC แน่ๆ (fetch, j)
PCWriteCondwrite enableเขียน PC เฉพาะเมื่อ ALU ให้ Zero = 1 (beq)
MemRead / MemWriteenableอ่าน/เขียนหน่วยความจำ
IRWritewrite enableเก็บคำสั่งที่อ่านได้ลง IR (มีแค่ตอน fetch)
RegWritewrite enableเขียน register file
IorDMUX 2 ขาaddress ของ memory มาจาก PC (คำสั่ง) หรือ ALUOut (ข้อมูล)
ALUSrcAMUX 2 ขาALU ขา A = PC หรือ Reg[rs]
ALUSrcBMUX 4 ขาALU ขา B = Reg[rt], 4, signext, signext<<2
ALUOp2 บิตบอก ALU control ว่าให้บวก ลบ หรือดู funct (ตาราง 1)
PCSourceMUX 3 ขาPC ใหม่ = ผล ALU สด, ALUOut, หรือ jump address
RegDstMUX 2 ขาregister ปลายทาง = rt (I-type) หรือ rd (R-type)
MemtoRegMUX 2 ขาข้อมูลที่เขียนลง register = ALUOut หรือข้อมูลจาก memory

ALU result กับ ALUOut ต่างกันยังไง

ALU result คือค่าที่ ALU กำลังคำนวณ ใน clock นี้ · ALUOut คือค่าที่ ALU คำนวณไว้ เมื่อ clock ก่อน — fetch ใช้ ALU result (PC+4 คำนวณเสร็จใน clock เดียวกัน) แต่ beq ใช้ ALUOut เพราะ branch target ถูกคำนวณไว้ตั้งแต่ state 1

เนื้อหาเต็มอยู่ในบท Datapath and control II สไลด์หน้า 2–8

วิธีคิดที่ใช้ได้ทุกเวอร์ชันย้ายสาย/เปลี่ยน ALUOp ก็ใช้ขั้นตอนนี้
  1. เขียน RTL ของรอบนั้นก่อน (คือตาราง 3) — เช่น lw state 2: Reg[IR[20:16]] ← Mem[ALUOut]
  2. ไล่ข้อมูลทีละก้อนใน RTL ว่าวิ่งผ่าน MUX ตัวไหน — address ของ Mem มาจาก ALUOut ⇒ ดูในรูปว่า ALUOut เข้าขาไหนของ IorD ⇒ ตอบเลขขานั้น (MUX 4 ขาตอบ 2 บิต)
  3. เปิด write enable ของของที่ถูกเขียนตอนจบรอบ — PC, IR, register file, memory · อ่าน memory ให้เปิด MemRead
  4. ALUOp — ใช้รหัสจากตาราง 1 ของข้อสอบ (ชุดนี้ 00 = บวก, 01 = ลบ, 10 = ดู funct) ถ้าโจทย์เปลี่ยนรหัสก็ใช้รหัสใหม่
  5. ที่เหลือทั้งหมดใส่ 0 แล้วเติม Next state — j จบที่ state 1 (กลับ 0) · คำสั่งอื่นไป 2 แล้วกลับ 0
ท่องเป็นภาพstate 0 เหมือนกันทุกคำสั่ง · state 1 ของ lw, sw (และ addi) เหมือนกัน · beq ใช้ ALU สองครั้ง: รอบแรกบวกหา target รอบสองลบเทียบค่า · sw ไม่มี RegWrite · j ไม่มี state 2
เฉลยข้อสอบจริง (วงจรตามรูปที่ 2)ตัวหนา = ค่าที่ “ตั้งใจ” ใส่ · ตัวจาง = 0 แทน don’t care

ตาราง 3 ที่เติมครบ

StepjbeqR-typelwsw
0IR ← Mem[PC]; PC ← PC + 4
IorD=0, MemRead, IRWrite, ALUSrcA=0, ALUSrcB=01, ALUOp=00, PCSource=00, PCWrite
1PC ← {PC[31:28], IR[25:0], 00}
PCSource=10, PCWrite		ALUOut ← PC + (signext(IR[15:0]) << 2)
ALUSrcA=0, ALUSrcB=11, ALUOp=00		ALUOut ← Reg[rs] op Reg[rt]
ALUSrcA=1, ALUSrcB=00, ALUOp=10		ALUOut ← Reg[rs] + signext(IR[15:0])
ALUSrcA=1, ALUSrcB=10, ALUOp=00
2—if (A == B) PC ← ALUOut
ALUSrcA=1, ALUSrcB=00, ALUOp=01, PCSource=01, PCWriteCond		Reg[IR[15:11]] ← ALUOut
RegDst=1, MemtoReg=0, RegWrite		Reg[IR[20:16]] ← Mem[ALUOut]
IorD=1, MemRead, RegDst=0, MemtoReg=1, RegWrite		Mem[ALUOut] ← Reg[IR[20:16]]
IorD=1, MemWrite

ตาราง 4 (คำตอบที่ส่ง)

StateOpcodePCWritePCWriteCondMemWriteMemReadIRWriteRegWritePCSourceIorDMemtoRegRegDstALUOpALUSrcAALUSrcBNext
0xxxxxx10011000000000011
100000000000000000101002
100001010000010000000000
100010000000000000000112
110001100000000000001102
110101100000000000001102
200000000000100001000000
200010001000001000011000
210001100010100110000000
210101100100000100000000
จุดที่มักตอบผิด① fetch ใช้ PCSource = 00 (ALU result) ไม่ใช่ 01 · ② beq state 1 ใช้ ALUSrcB = 11 (เลื่อนซ้าย 2) แต่ lw/sw ใช้ 10 (ไม่เลื่อน) · ③ beq state 2 ใช้ PCWriteCond ไม่ใช่ PCWrite · ④ lw state 2 ต้องเปิด MemRead อีกรอบ
Lab 3เครื่องปั่นโจทย์ข้อ 3 — สุ่มย้ายสายเข้า MUX / เปลี่ยนรหัส ALUOp / เพิ่ม addi แล้วเติมตาราง 4 ใหม่
ต้องจำเข้าห้องสอบ · ถ้าอาจารย์พลิกโจทย์

RTL 3 state

  • S0: IR ← Mem[PC]; PC ← PC+4
  • S1 R: ALUOut ← rs op rt
  • S1 lw/sw: ALUOut ← rs + signext
  • S1 beq: ALUOut ← PC + signext<<2
  • S1 j: PC ← jump address
  • S2 R: rd ← ALUOut · lw: rt ← Mem[ALUOut]
  • S2 sw: Mem[ALUOut] ← rt · beq: if equal PC ← ALUOut

เลขขา MUX ตามรูปข้อสอบ

  • IorD: 0 PC · 1 ALUOut
  • ALUSrcA: 0 PC · 1 Reg[rs]
  • ALUSrcB: 0 Reg[rt] · 1 ค่า 4 · 2 signext · 3 signext<<2
  • PCSource: 0 ALU · 1 ALUOut · 2 jump
  • RegDst: 0 rt · 1 rd · MemtoReg: 0 ALUOut · 1 Mem

ถ้าเปลี่ยนโจทย์

  • ย้ายสายเข้า MUX → เปลี่ยนแค่ช่องของ MUX ตัวนั้น
  • เปลี่ยนรหัส ALUOp → เปลี่ยนแค่คอลัมน์ ALUOp
  • เพิ่ม addi → S1 เหมือน lw · S2: RegDst = rt, MemtoReg = ALUOut, RegWrite
  • ให้เครื่อง 5 state (มี A, B, MDR) → ดูตารางด้านล่าง

เผื่อเจอเวอร์ชัน 5 state (สไลด์ “Five-Stage Control”)

StepR-typelwswbeqj
1IR ← Mem[PC]; PC ← PC+4 — IorD=0, MemRead, IRWrite, ALUSrcA=0, ALUSrcB=01, ALUOp=00, PCSource=00, PCWrite
2A ← Reg[rs]; B ← Reg[rt]; ALUOut ← PC + (signext << 2) — ALUSrcA=0, ALUSrcB=11, ALUOp=00 (คิดเผื่อ beq ไว้ก่อนทุกคำสั่ง)
3ALUOut ← A op B
ALUSrcA=1, ALUSrcB=00, ALUOp=10		ALUOut ← A + signext
ALUSrcA=1, ALUSrcB=10, ALUOp=00		if (A==B) PC ← ALUOut
ALUSrcA=1, ALUSrcB=00, ALUOp=01, PCSource=01, PCWriteCond		PC ← jump address
PCSource=10, PCWrite
4Reg[rd] ← ALUOut
RegDst=1, MemtoReg=0, RegWrite		MDR ← Mem[ALUOut]
IorD=1, MemRead		Mem[ALUOut] ← B
IorD=1, MemWrite		——
5—Reg[rt] ← MDR
RegDst=0, MemtoReg=1, RegWrite		———

ความต่างหลัก: 5 state มี register A, B, MDR คั่น ทำให้แต่ละขั้นสั้นลง (clock เร็วขึ้น) แต่ใช้จำนวน clock มากกว่า — R-type 4, lw 5, sw 4, beq 3, j 3 clock

คำถาม 4 — ต่อ datapath ของ srl กับ barrel shifter

10 คะแนน · เขียนในกระดาษ
โจทย์คำถาม 4: เติม datapath สำหรับคำสั่ง srl เชื่อม IR, Barrel Shifter และ Register File

ให้ลากสายเชื่อม IR, Barrel Shifter และ Register File ให้ทำคำสั่ง srl ได้ พร้อมระบุบิตทุกเส้นที่คลุมเครือ — ข้อนี้มาจากส่วน “Version 3” ของบท multicycle ที่เพิ่มคำสั่ง sll/srl เข้าไป ตัวที่อาจารย์เปลี่ยนได้ง่ายคือชนิดคำสั่ง (sll, srlv) และลำดับชั้นของ shifter

รูปที่ 3 จากข้อสอบ: Instruction Register, Barrel Shifter 5 ชั้น และ Register File ที่ยังไม่ได้ต่อสาย
รูปที่ 3 — Diagram without connection · ชั้นบนสุด >>1 คุมด้วย s0 ลงไปถึง >>16 คุมด้วย s4 · MUX ขา 1 = ค่าที่เลื่อนแล้ว
ปูพื้นก่อนทำ: srl และ barrel shifterใครพร้อมแล้วข้ามได้

คำสั่ง srl

srl rd, rt, shamt ทำ R[rd] = R[rt] >> shamt (เลื่อนขวาแบบ logical เติม 0 ทางซ้าย) เป็น R-type: opcode = 0, rs = 0 (ไม่ใช้), rt = ค่าที่จะเลื่อน, rd = ปลายทาง, shamt = IR[10:6] คือจำนวนบิต, funct = 0x02

000000op 31–26
00000rs 25–21
rt20–16
rd15–11
shamt10–6
000010funct 5–0

Barrel shifter เลื่อนได้ 0–31 บิตในทีเดียว

การเลื่อนคือการเดินสายใหม่ (rewiring) — เลื่อนขวา 1 บิตก็แค่ต่อบิต 1 ของ input ไปบิต 0 ของ output ต่อไปเรื่อยๆ แล้วเติม 0 · barrel shifter ต่อวงจรเลื่อนคงที่ 1, 2, 4, 8, 16 ไว้ 5 ชั้น แต่ละชั้นมี MUX เลือกว่าจะ “เลื่อน” หรือ “ผ่านตรง” · เลขใดๆ 0–31 เขียนเป็นผลบวกของ 1, 2, 4, 8, 16 ได้เสมอ (คือเลขฐานสอง 5 บิต) บิตที่ j ของ shamt จึงคุมชั้นที่เลื่อน 2j

ตัวอย่าง shamt = 13 = 01101₂ ⇒ ชั้น >>1 เลื่อน, >>2 ผ่าน, >>4 เลื่อน, >>8 เลื่อน, >>16 ผ่าน ⇒ รวม 1 + 4 + 8 = 13

Register file

มีพอร์ตอ่าน 2 ชุด (Read register → Read data) และพอร์ตเขียน 1 ชุด (Write register, Write data, RegWrite) — สาย register number กว้าง 5 บิต สาย data กว้าง 32 บิต

เนื้อหาเต็มอยู่ในบท Arithmetic for computers I สไลด์หน้า 35–36 และ Datapath and control II หน้า 8

วิธีคิดที่ใช้ได้ทุกเวอร์ชันไล่จาก RTL ของคำสั่ง
  1. เขียน RTL ของคำสั่ง จาก MIPS Ref. เช่น srl: R[rd] = R[rt] >> shamt แล้วแยกให้ได้ว่า “ค่าที่ถูกเลื่อน” “ระยะเลื่อน” และ “ปลายทาง” มาจาก field ไหน
  2. ค่าที่ถูกเลื่อน — field register (rt) → Read register ช่องใดช่องหนึ่ง → Read data ช่องเดียวกัน → Data in
  3. ระยะเลื่อน — แตกเป็นบิต แล้วจับคู่ บิตที่ j → MUX ของชั้นที่เลื่อน 2j ดูจากตัวเลขในกล่อง (>>1, >>2, …) ไม่ใช่ดูจากตำแหน่งชั้น — ถ้าอาจารย์สลับชั้น คำตอบเปลี่ยนตาม
  4. ปลายทาง — Data out → Write data · rd → Write register · RegWrite = 1
  5. กำกับบิตทุกเส้น — IR[20:16], IR[15:11], IR[6]…IR[10], 32-bit ฯลฯ ตามที่โจทย์สั่ง
กับดักshamt ไม่ได้ผ่าน register file — มันเป็นตัวเลขที่อยู่ในตัวคำสั่งเอง ต่อจาก IR[10:6] ตรงเข้า s0–s4 ได้เลย · ส่วน rs ของ srl ไม่ใช้
เฉลยข้อสอบจริง (srl ตามรูปที่ 3)ใช้ Read register 2 / Read data 2 แทนได้
ต่อจากไปที่ขนาด
IR[20:16] (rt)Read register 15 บิต
Read data 1Data in ของ barrel shifter32 บิต
IR[6]s0 (ชั้น >>1)1 บิต
IR[7]s1 (ชั้น >>2)1 บิต
IR[8]s2 (ชั้น >>4)1 บิต
IR[9]s3 (ชั้น >>8)1 บิต
IR[10]s4 (ชั้น >>16)1 บิต
Data outWrite data32 บิต
IR[15:11] (rd)Write register5 บิต
ค่าคงที่ 1 (จาก control)RegWrite1 บิต

ใน Lab ด้านล่าง กด “วาดสายเฉลย” เพื่อดูภาพการต่อสายแบบเดียวกับที่ต้องวาดในกระดาษ

Lab 4เครื่องปั่นโจทย์ข้อ 4 — สุ่มคำสั่ง/ลำดับชั้น แล้วต่อสายเองก่อนดูเฉลย
Lab 4bดูค่าวิ่งผ่าน barrel shifter ทีละชั้น
ต้องจำเข้าห้องสอบ · ถ้าอาจารย์พลิกโจทย์

field ของ R-type

  • op [31:26] · rs [25:21] · rt [20:16]
  • rd [15:11] · shamt [10:6] · funct [5:0]
  • srl funct = 0x02 · sll = 0x00 · srlv = 0x06 · sllv = 0x04

กฎของ shifter

  • บิตที่ j ของระยะเลื่อน → ชั้นที่เลื่อน 2j
  • shamt บิต j = IR[6 + j]
  • MUX ขา “เลื่อน” ต้องได้ 1 เมื่อบิตนั้นเป็น 1 (ถ้าขาสลับ ต้องกลับบิต)

ถ้าเปลี่ยนโจทย์

  • sll → ต่อเหมือน srl ทุกเส้น แค่ shifter เป็นแบบ <<
  • srlv rd, rt, rs → rs → Read reg 1 · rt → Read reg 2 · Read data 2 → Data in · Read data 1 บิต [4:0] → s0–s4
  • สลับลำดับชั้น → ดูเลขในกล่องแต่ละชั้น
  • sra → shifter ต้องเติมบิตเครื่องหมาย (บิต 31) แทน 0

คำถาม 5 — Pipeline: เวลา และชื่อของปัญหา

10 คะแนน · ใช้ terminology ให้ถูก
หัวโจทย์คำถาม 5: 5-stage pipeline IF ID EX MEM WB ที่ clock 1GHz
รูปที่ 4: 5-stage pipeline ของคำสั่ง 4 คำสั่ง clk 1 ถึง clk 8
รูปที่ 4 — Inst. 1 เริ่ม IF ที่ clk 1 · Inst. 2 เริ่มที่ clk 2 · ทุก stage ใช้ 1 clock

ข้อ 5.1 เป็นการคำนวณเวลา · ข้อ 5.2–5.10 ให้บอกชื่อของปัญหาหรือวิธีแก้จากสถานการณ์ — ตัวเลข register, clock หรือชนิดคำสั่งในโจทย์เปลี่ยนได้ แต่ชื่อที่ต้องตอบมีอยู่ไม่กี่คำ สิ่งที่ต้องฝึกคืออ่านสถานการณ์แล้วรู้ว่าเป็นแบบไหน

โจทย์ย่อยทั้ง 10 ข้อกดเพื่อดูภาพโจทย์จริง5.1–5.10

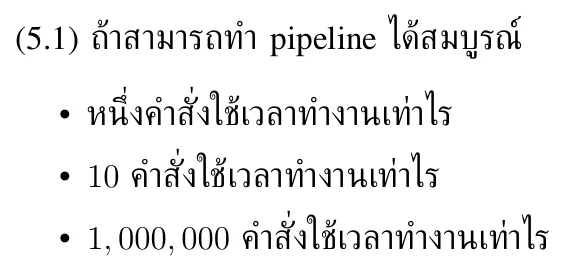

โจทย์ 5.1

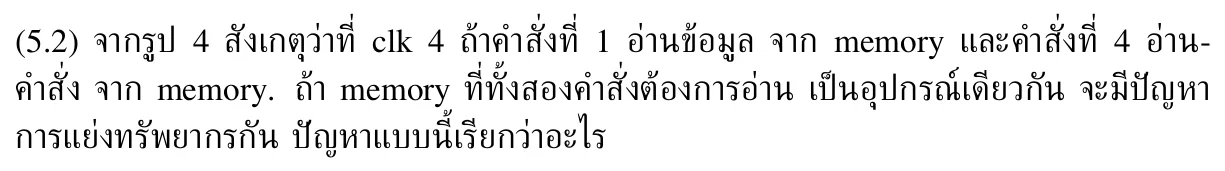

โจทย์ 5.2

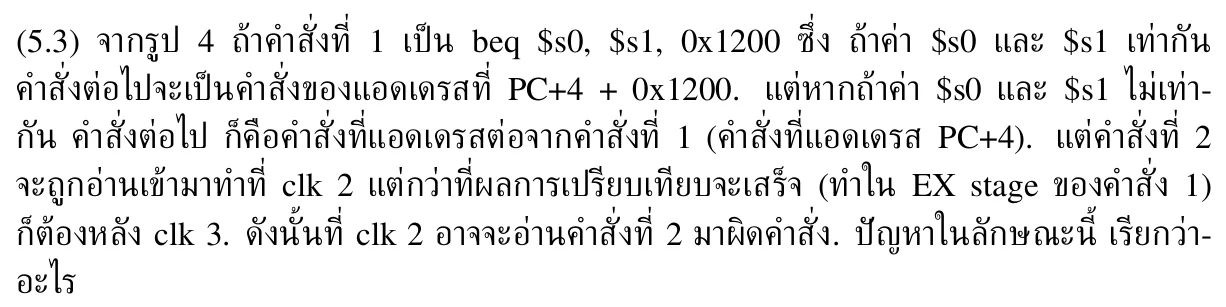

โจทย์ 5.3

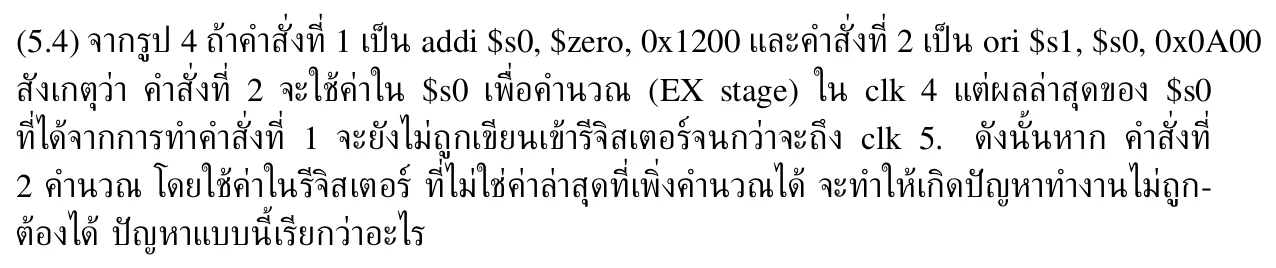

โจทย์ 5.4

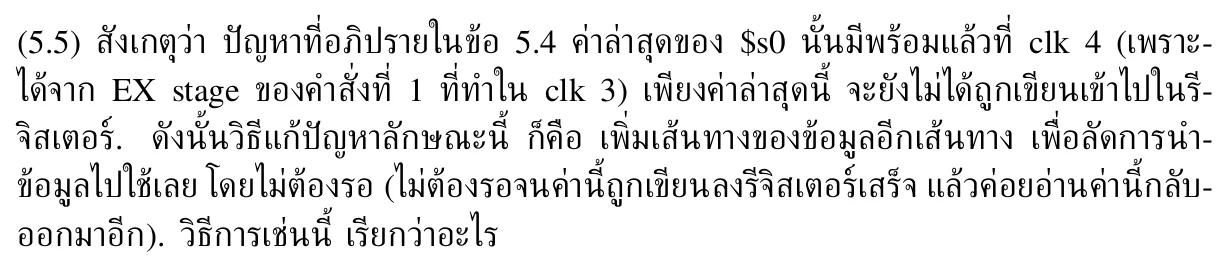

โจทย์ 5.5
โจทย์ 5.6

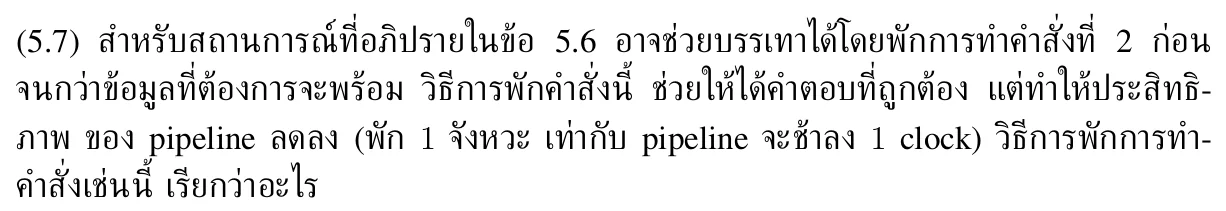

โจทย์ 5.7
โจทย์ 5.8
โจทย์ 5.9

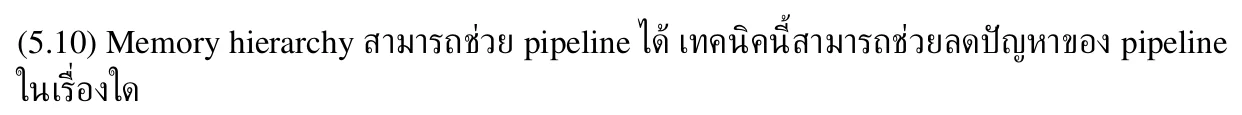

โจทย์ 5.10
ปูพื้นก่อนทำ: pipeline และ hazard 3 แบบใครพร้อมแล้วข้ามได้

Pipeline คืออะไร

แบ่งการทำคำสั่งเป็น 5 stage — IF (fetch คำสั่ง) · ID (decode + อ่าน register) · EX (ALU) · MEM (อ่าน/เขียน data memory) · WB (เขียนผลกลับ register) แล้วให้หลายคำสั่งซ้อนเวลากันแบบซักผ้าทีละตะกร้า ตะกร้าแรกเข้าเครื่องอบ ตะกร้าที่สองก็เข้าเครื่องซักได้เลย

Latency ของคำสั่งเดียวไม่ได้ลดลง (ยังใช้ 5 clock) แต่ throughput เพิ่มขึ้นเป็นเกือบ 1 คำสั่งต่อ clock ⇒ speedup เข้าใกล้จำนวน stage เมื่อมีคำสั่งเยอะๆ

Hazard — สิ่งที่ทำให้ pipeline เดินเต็มที่ไม่ได้

ชนิดเกิดเพราะวิธีแก้
Structural hazardฮาร์ดแวร์ชิ้นเดียว สองคำสั่งต้องใช้ใน clock เดียวกัน (เช่น memory ตัวเดียว)เพิ่มฮาร์ดแวร์: แยก instruction/data memory หรือ I-cache/D-cache · หรือ stall
Data hazardคำสั่งหลังต้องใช้ค่าที่คำสั่งก่อนหน้ายังเขียนไม่เสร็จForwarding (bypassing) · ถ้าไม่ทัน (load-use) ต้อง stall · compiler ช่วยด้วย code scheduling
Control hazardยังไม่รู้ผลของ branch จึงไม่รู้ว่าต้อง fetch คำสั่งไหนstall · ตัดสิน branch ให้เร็วขึ้น (ย้ายไป ID) · branch prediction แล้ว flush ถ้าเดาผิด

ทำไม load-use ถึงแก้ด้วย forwarding อย่างเดียวไม่ได้

ALU คิดผลเสร็จตอนจบ EX จึงส่งต่อให้ EX ของคำสั่งถัดไปทันพอดี แต่ lw ได้ข้อมูลตอนจบ MEM ซึ่งเป็น clock เดียวกับที่คำสั่งถัดไปอยู่ใน EX แล้ว — ต้องส่งข้อมูล “ย้อนเวลา” ซึ่งทำไม่ได้ จึงต้องพักคำสั่งถัดไป 1 clock ก่อนแล้วค่อย forward

เนื้อหาเต็มอยู่ในบท Datapath and control III สไลด์หน้า 2–20 และ 37–64

วิธีคิดที่ใช้ได้ทุกเวอร์ชันตัวเลขกับ register เปลี่ยน แต่หลักไม่เปลี่ยน
  1. เวลา (5.1) — เวลา = (k + n − 1) × T เมื่อ k = จำนวน stage, n = จำนวนคำสั่ง, T = clock period (1 ÷ ความถี่) · คำสั่งเดียว = k × T
  2. มีคำว่า “แย่งใช้อุปกรณ์/หน่วยความจำตัวเดียวกัน” ⇒ Structural hazard
  3. มี branch/beq/jump และ “อาจ fetch ผิดคำสั่ง” ⇒ Control hazard (branch hazard)
  4. คำสั่งหลังใช้ register ที่คำสั่งก่อนหน้าเขียน ⇒ Data hazard · ถ้าคำสั่งก่อนหน้าเป็น lw และอยู่ติดกัน ⇒ Load-use data hazard
  5. ถามชื่อวิธีแก้ — ลัดเส้นทางข้อมูล = forwarding · พักคำสั่ง = stall · คอมไพเลอร์สลับคำสั่ง = code scheduling · เดาผล branch = branch prediction
เฉลยข้อสอบจริงตอบเป็นศัพท์ภาษาอังกฤษตามที่สอน
ข้อคำตอบเหตุผลสั้นๆ
5.11 คำสั่ง = 5 clock = 5 ns
10 คำสั่ง = 14 clock = 14 ns
1,000,000 คำสั่ง = 1,000,004 clock ≈ 1 ms		(5 + n − 1) × 1 ns · ถ้าใช้ period ตามที่โจทย์พิมพ์ (1 µs) ก็จะเป็น 5 µs, 14 µs, 1,000,004 µs — เขียนเป็นจำนวน clock กำกับไว้เสมอ
5.2Structural hazardMEM ของ Inst. 1 กับ IF ของ Inst. 4 ใช้ memory ตัวเดียวกันใน clk 4
5.3Control hazard (branch hazard)ยังไม่รู้ผล beq แต่ต้อง fetch คำสั่งถัดไปแล้ว
5.4Data hazard (RAW: read after write)ori ต้องใช้ $s0 ก่อนที่ addi จะเขียนเสร็จ
5.5Forwarding (bypassing)ส่งผลจาก EX/MEM เข้า ALU ตรงๆ
5.6Load-use data hazardข้อมูลจาก lw มาไม่ทัน EX ของคำสั่งถัดไป แม้มี forwarding
5.7Stall (ใส่ bubble / pipeline interlock)หยุดคำสั่งไว้ 1 clock
5.8Code scheduling (instruction reordering)คอมไพเลอร์สลับลำดับคำสั่งที่ไม่ขึ้นต่อกัน
5.9Control hazardเดาผล branch เพื่อไม่ต้องรอ
5.10Structural hazard (การแย่งใช้หน่วยความจำ)มี I-cache กับ D-cache แยกกัน IF กับ MEM จึงเข้าถึงพร้อมกันได้ และ cache ที่เร็วทำให้เข้าถึงหน่วยความจำเสร็จใน 1 clock
Lab 5aข้อ 5.1 — เปลี่ยนจำนวน stage, clock, จำนวนคำสั่ง
Lab 5bข้อ 5.2–5.10 — อ่านสถานการณ์แล้วบอกชื่อ (สุ่มรูปแบบโจทย์ได้)
Lab 5cจำลอง pipeline — ใส่โค้ดเอง ดูว่าเกิด hazard ตรงไหน stall กี่ clock
ต้องจำเข้าห้องสอบ · ถ้าอาจารย์พลิกโจทย์

สูตรเวลา

  • คำสั่งเดียว = k × T
  • n คำสั่ง = (k + n − 1) × T
  • ไม่ pipeline = n × k × T (ถ้าแต่ละ stage ยาว T)
  • speedup → k เมื่อ n ใหญ่
  • 1 GHz ⇒ 1 ns · 2 GHz ⇒ 0.5 ns · 500 MHz ⇒ 2 ns

ศัพท์ 8 คำ

  • Structural / Data / Control hazard
  • Load-use data hazard
  • Forwarding (bypassing)
  • Stall (bubble)
  • Code scheduling
  • Branch prediction (+ flush ถ้าเดาผิด)

ถ้าเปลี่ยนโจทย์

  • lw แล้วคำสั่งถัดไปไม่ได้ใช้ค่านั้น → ไม่เกิด hazard
  • lw ห่างกัน 2 คำสั่ง → forwarding จาก MEM/WB ทัน ไม่ต้อง stall
  • ไม่มี forwarding → คำสั่งติดกันต้อง stall 2 clock
  • branch ตัดสินที่ ID → เสีย 1 clock ถ้าเดาผิด (ที่ EX เสีย 2)

คำถาม 6 — ทำไม stage หลัง ID ได้สัญญาณควบคุมถูกตัว

10 คะแนน · เขียนในกระดาษ
รูปที่ 5 จากข้อสอบ: pipeline machine ที่มี hazard detection unit, forwarding unit และ pipeline register IF/ID ID/EX EX/MEM MEM/WB
รูปที่ 5 — Pipeline machine · กล่องสีฟ้า WB / M / EX ใน ID/EX, EX/MEM, MEM/WB คือที่เก็บสัญญาณควบคุม
โจทย์คำถาม 6: อภิปรายว่ากลไกอะไรทำให้ stages หลัง ID ได้รับสัญญาณควบคุมที่ถูกต้อง

หน่วย control มีชุดเดียวอยู่ที่ ID แต่ pipeline ทำงาน 5 คำสั่งพร้อมกัน — โจทย์ถามว่าอะไรทำให้ EX, MEM, WB ได้สัญญาณของคำสั่งที่ตัวเองกำลังทำอยู่ ไม่ใช่ของคำสั่งที่อยู่ใน ID ตอนนั้น คำตอบสั้นแต่ต้องเขียนให้ครบกลไก

ปูพื้นก่อนทำ: pipeline register เก็บอะไรบ้างใครพร้อมแล้วข้ามได้

Pipeline register (IF/ID, ID/EX, EX/MEM, MEM/WB) คั่นระหว่าง stage ทุกคู่ ทำหน้าที่ “ถือ” ทุกอย่างที่คำสั่งนั้นยังต้องใช้ใน stage ถัดๆ ไป ทุก clock มันจะส่งของต่อไปข้างหน้าพร้อมกันทั้งหมด จึงทำงานหลาย stage พร้อมกันได้โดยข้อมูลไม่ปนกัน

Registerข้อมูลที่ถือสัญญาณควบคุมที่ถือ
IF/IDคำสั่ง (instruction), PC + 4— (ยังไม่ decode)
ID/EXค่า Reg[rs], Reg[rt], immediate ที่ sign-extend แล้ว, เลข rs/rt/rd, PC + 4EX (RegDst, ALUOp, ALUSrc) · M · WB
EX/MEMผล ALU, Zero, branch target, ค่าที่จะ store, เลข register ปลายทางM (Branch, MemRead, MemWrite) · WB
MEM/WBข้อมูลที่อ่านจาก memory, ผล ALU, เลข register ปลายทางWB (RegWrite, MemtoReg)

สังเกตว่าแม้แต่ เลข register ปลายทาง ก็ต้องเดินตามไปถึง MEM/WB — ถ้าใช้เลขจาก IF/ID ตอน WB จะได้เลขของคำสั่งอื่น (สไลด์ “Corrected Datapath for Load” แก้จุดนี้)

Hazard detection unit ตรวจ load-use แล้วสั่ง stall โดยบังคับสัญญาณควบคุมที่จะเข้า ID/EX เป็น 0 · Forwarding unit เทียบเลข register ใน EX/MEM, MEM/WB กับ ID/EX แล้วเลือกทางลัดให้ ALU

เนื้อหาเต็มอยู่ในบท Datapath and control III สไลด์หน้า 21–36 และ 47–56

วิธีเขียนตอบให้ได้เต็มเขียน 4 ประเด็นนี้ให้ครบ
  1. สร้างครั้งเดียว — control unit ถอดรหัส opcode ของคำสั่งตอนอยู่ ID แล้วสร้างสัญญาณควบคุมทุกตัวที่คำสั่งนั้นต้องใช้ในอนาคตทีเดียว
  2. เดินไปกับคำสั่ง — สัญญาณถูกเก็บลง pipeline register ไปพร้อมกับข้อมูลของคำสั่งนั้น แบ่งเป็นกลุ่ม EX, M, WB
  3. ใช้แล้วส่งต่อ — ที่ EX ใช้กลุ่ม EX แล้วส่ง M, WB ไป EX/MEM · ที่ MEM ใช้ M แล้วส่ง WB ไป MEM/WB · ที่ WB ใช้ WB
  4. สรุป — แต่ละ stage อ่าน control จาก pipeline register ข้างหน้าตัวเอง ซึ่งเป็นของคำสั่งที่อยู่ใน stage นั้นพอดี จึงได้สัญญาณถูกตัวเสมอ แม้ 5 stage ทำคนละคำสั่งพร้อมกัน
ตัวอย่างคำตอบที่เขียนในกระดาษยาวประมาณนี้พอ
คำตอบสัญญาณควบคุมของแต่ละคำสั่งถูกสร้างครั้งเดียวที่ ID stage จาก opcode แล้วเก็บลง pipeline register ไปพร้อมกับคำสั่ง โดยแบ่งเป็น 3 กลุ่มคือ EX, M และ WB · ตอนจบ ID ทั้ง 3 กลุ่มถูกเขียนลง ID/EX · เมื่อคำสั่งเข้า EX จะใช้กลุ่ม EX (RegDst, ALUOp, ALUSrc) แล้วส่งกลุ่ม M กับ WB ต่อไปใน EX/MEM · เมื่อเข้า MEM ใช้กลุ่ม M (Branch, MemRead, MemWrite) แล้วส่ง WB ต่อไปใน MEM/WB · เมื่อเข้า WB ใช้ RegWrite กับ MemtoReg
ดังนั้นแต่ละ stage ใช้สัญญาณจาก pipeline register ที่อยู่ข้างหน้าตัวเอง ซึ่งเป็นของคำสั่งที่กำลังทำอยู่ใน stage นั้น สัญญาณจึงถูกต้องแม้แต่ละ stage ทำคนละคำสั่งพร้อมกัน
ตอบแบบนี้ได้ไม่เต็ม“เพราะมี pipeline register” คำเดียว — ต้องบอกว่าเก็บอะไร, เดินยังไง และทำไมถึงถูกตัว
Lab 6ดูสัญญาณควบคุมเดินตามคำสั่งทีละ clock
ถ้าอาจารย์พลิกโจทย์ข้อ 6คำถามเขียนอธิบายที่อาจเจอแทน
EX/MEM เก็บสัญญาณควบคุมอะไรบ้าง และทำไมไม่มีกลุ่ม EX
เก็บกลุ่ม M (Branch, MemRead, MemWrite) กับ WB (RegWrite, MemtoReg) — กลุ่ม EX ถูกใช้ไปแล้วตอนคำสั่งอยู่ใน EX ไม่มี stage ไหนข้างหน้าต้องใช้อีก จึงไม่ต้องส่งต่อ
ทำไมไม่สร้างสัญญาณควบคุมใหม่ที่แต่ละ stage
stage หลัง ID ไม่มีตัวคำสั่ง (opcode) ให้ถอดรหัสแล้ว ถ้าจะทำต้องพา instruction ทั้ง 32 บิตตามไปและมี decoder หลายชุด สิ้นเปลืองกว่าการถอดรหัสครั้งเดียวแล้วพาเฉพาะบิตควบคุมที่ยังต้องใช้ไปด้วย
เวลาเกิด load-use hazard สัญญาณควบคุมถูกจัดการยังไง
hazard detection unit สั่ง MUX หน้า ID/EX ให้ส่ง 0 ทั้งหมด เข้าไปแทน (bubble = nop ที่ไม่เขียนอะไรเลย) และไม่ให้ PC กับ IF/ID อัปเดต 1 clock คำสั่งที่ค้างอยู่ใน ID จะถูก decode ใหม่ใน clock ถัดไป
เลข register ปลายทาง (rd/rt) ต้องเดินไปด้วยไหม
ต้องเดินไปถึง MEM/WB เพราะตอน WB คำสั่งใน IF/ID เป็นคำสั่งอื่นไปแล้ว ถ้าใช้เลขจาก IF/ID จะเขียนผิด register
IF.Flush ในรูปที่ 5 ใช้ทำอะไร
เมื่อ branch กระโดดจริง (เดาผิด) จะล้าง IF/ID ให้เป็น 0 เพื่อทิ้งคำสั่งที่ fetch มาผิด — เป็นวิธีจัดการ control hazard
Forwarding unit ต้องรู้อะไรจาก pipeline register
EX/MEM.RegisterRd, MEM/WB.RegisterRd, ID/EX.RegisterRs, ID/EX.RegisterRt และ RegWrite ของ EX/MEM, MEM/WB — เทียบว่าคำสั่งข้างหน้าจะเขียน register ที่คำสั่งใน EX ต้องใช้ไหม (และไม่ใช่ $zero) ถ้าตรงทั้งสองชั้นเลือกตัวที่ใหม่กว่า (EX/MEM)
ทำไม pipeline machine ต้องแยก instruction memory กับ data memory
IF กับ MEM ของคนละคำสั่งเข้าถึงหน่วยความจำใน clock เดียวกันได้ ถ้ามีหน่วยความจำตัวเดียวจะเกิด structural hazard

ซ้อมรวม + สิ่งที่ต้องจำ

ทวนก่อนเข้าห้องสอบ

ข้อ 1 · Arithmetic

  • 4 บิต: unsigned 0…15 · signed −8…7
  • unsigned + overflow ⇔ carry out
  • signed + overflow ⇔ เครื่องหมายเหมือนกันแต่ผลกลับ
  • A − B = A + ~B + 1

ข้อ 2 · ALU control

  • and 0,0,x,00 · or 0,0,x,01
  • add 0,0,0,10 · sub 0,1,1,10
  • nor 1,1,x,00 · slt 0,1,1,11
  • (Ainv, Binv, CarryIn, Op) — ถ้าสายย้าย ไล่ใหม่

ข้อ 3 · Multicycle

  • S0 fetch: IorD 0, MemRead, IRWrite, SrcA 0, SrcB 01, ALUOp 00, PCSource 00, PCWrite
  • S1: R (1,00,10) · lw/sw (1,10,00) · beq (0,11,00) · j (PCSource 10, PCWrite)
  • S2: R (RegDst 1, RegWrite) · lw (IorD 1, MemRead, MemtoReg 1, RegWrite) · sw (IorD 1, MemWrite) · beq (1,00,01, PCSource 01, PCWriteCond)

ข้อ 4 · srl

  • rt → Read reg → Read data → Data in
  • IR[6+j] → MUX ของชั้นที่เลื่อน 2j
  • Data out → Write data · rd → Write reg · RegWrite = 1

ข้อ 5 · Pipeline

  • เวลา = (k + n − 1) × T
  • Structural / Data / Control hazard
  • Forwarding · Load-use · Stall · Code scheduling · Branch prediction

ข้อ 6 · Pipelined control

  • สร้างที่ ID ครั้งเดียว
  • ID/EX: EX M WB → EX/MEM: M WB → MEM/WB: WB
  • แต่ละ stage ใช้กลุ่มของตัวเองแล้วส่งที่เหลือต่อ

ถาม–ตอบเร็ว (กดเพื่อดูคำตอบ)

0b1100 + 0b0101 แบบ unsigned 4 บิต overflow ไหม แล้วแบบ signed ล่ะ
ผล = 0001 · unsigned: 12 + 5 = 17 > 15 ⇒ True · signed: −4 + 5 = 1 ⇒ False (ต่างเครื่องหมาย)
0b0111 − 0b1111 แบบ signed 4 บิต
7 − (−1) = 8 เกิน 7 ⇒ ผล 4 บิต = 1000 · Overflow = True
ถ้า MUX ผลลัพธ์ของ ALU เรียง 0 = +, 1 = AND, 2 = Less, 3 = OR — NOR ต้องตั้ง Operation เท่าไร
NOR = ~a AND ~b ⇒ ใช้ AND ซึ่งอยู่ขา 1 ⇒ Operation = 01, Ainv = 1, Binv = 1, CarryIn = x
ถ้า ALUSrcB สลับเป็น 0 = 4, 1 = Reg[rt] — state 0 ต้องตั้ง ALUSrcB เท่าไร
ต้องการค่าคงที่ 4 ซึ่งตอนนี้อยู่ขา 0 ⇒ ALUSrcB = 00
beq ในเครื่อง 3 state ใช้ ALU กี่ครั้ง ทำอะไรบ้าง
สองครั้ง — state 1 บวกหา branch target (PC + signext<<2) เก็บใน ALUOut · state 2 ลบ rs − rt เพื่อดู Zero แล้วเขียน PC ด้วย PCWriteCond
sll ต่อสายต่างจาก srl ตรงไหน
ต่อเหมือนกันทุกเส้น ต่างแค่ shifter เป็นแบบเลื่อนซ้าย (<<) และ funct ต่างกัน
6-stage pipeline clock 2 GHz รัน 100 คำสั่งแบบไม่มี hazard ใช้เวลาเท่าไร
(6 + 100 − 1) × 0.5 ns = 105 × 0.5 = 52.5 ns
lw $t0, 0($s0) แล้วคำสั่งถัดไป add $t1, $t0, $t2 มี forwarding ต้อง stall กี่ clock
1 clock (load-use) แล้วค่อย forward จาก MEM/WB
ถ้าไม่มี forwarding add แล้วคำสั่งถัดไปใช้ผลทันที ต้อง stall กี่ clock
2 clock — ต้องรอให้ add เขียนใน WB (ครึ่งแรก) แล้วคำสั่งถัดไปอ่านใน ID (ครึ่งหลัง) clock เดียวกัน
bubble ต่างจาก flush ยังไง
bubble = แทรก nop เข้าไปตอน stall (คำสั่งจริงรออยู่) · flush = ทิ้งคำสั่งที่ fetch มาผิดหลัง branch ทิ้งไปเลย

เนื้อหาที่ออกสอบ 5 บท

สไลด์ทุกหน้า + อธิบายภาษาไทย

ข้อสอบแต่ละข้อมาจากบทเหล่านี้ — ข้อ 1–2 และ 4 จาก Arithmetic I · ข้อ 3 จาก Datapath II · ข้อ 5–6 จาก Datapath III · บทที่เหลือเป็นพื้นฐานที่ต้องเข้าใจก่อน

บท I · w03c · 44 หน้าArithmetic for computers Iบวก/ลบ, overflow, exception, ALU, barrel shifterกำลังทำ บท II · w03c_mult · 23 หน้าArithmetic for computers IIคูณ/หาร, HI/LO, floating point IEEE 754กำลังทำ บท III · w04a · 39 หน้าDatapath and control Ilogic design, single-cycle datapath, ALU control, main controlกำลังทำ บท IV · w04c · 15 หน้าDatapath and control IImulticycle machine, 3-state control, exceptionกำลังทำ บท V · w04c_pipeline · 67 หน้าDatapath and control IIIpipelining, hazards, forwarding, stall, branchกำลังทำ
